Cercaservizi vLoc 3 RTK Rilevatore - www.giorgiodovigi.it

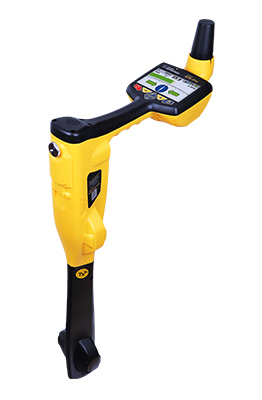

Il ricevitore vLoc3 RTK-Pro è il primo ad aggiungere la precisione RTK GNSS a un localizzatore di sottoservizi. Utilizzando il modulo cellulare interno RTK-Pro con funzionalità 4G LTE, l'operatore ha la possibilità di connettersi al caster NTRIP RTK (Real-Time Kinematic) che fornisce RTCM 3 correzioni. Utilizzando queste correzioni, l'operatore può raccogliere sia i dati sulla posizione del sottoservizio che la posizione geografica del sottoservizio con precisione di rilievo.

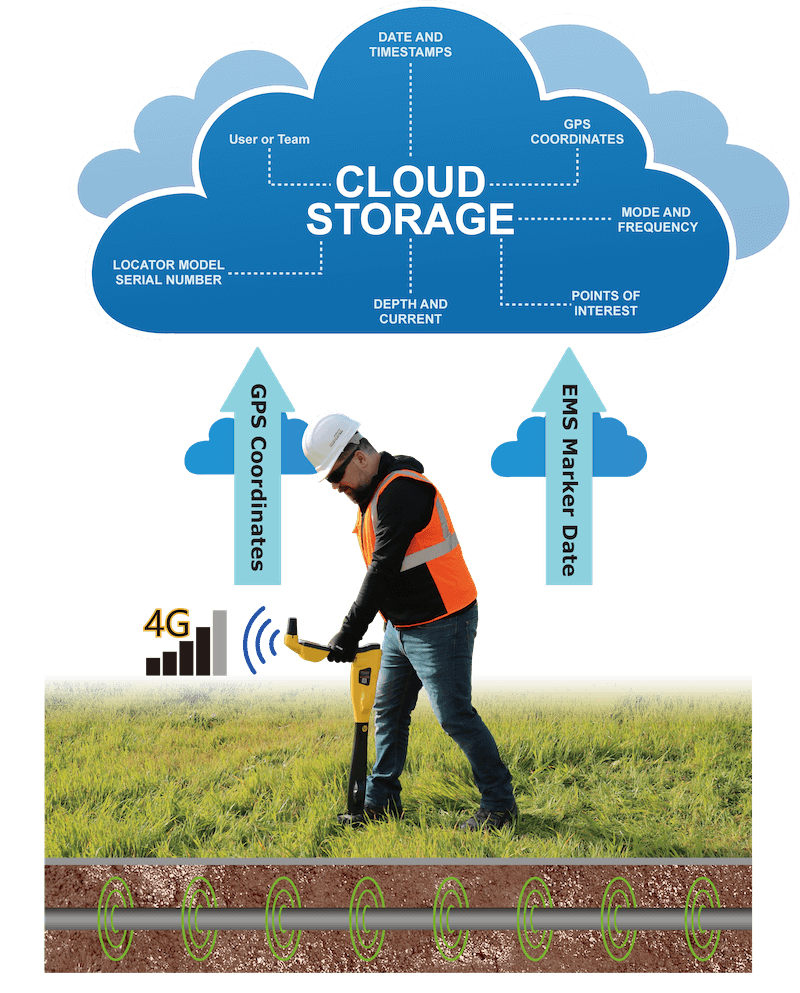

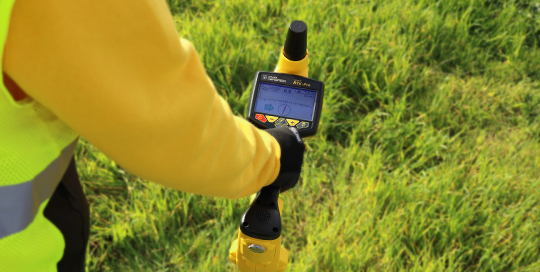

RTK-Pro è progettato per tutti i gradi di operatore, utilizzando schermi di localizzazione semplici e intuitivi. All’operatore è sufficiente confermare i dati di utilità con la semplice pressione di un pulsante e allineare il livello della bolla elettronica per memorizzare i dati. Tutti i dati sul campo vengono inviati al cloud e conservati nella memoria di bordo del ricevitore per la revisione e l'esportazione in programmi di mappatura esterni.
I ricevitori della serie vLoc3 configurabili dall'utente contengono otto modalità di localizzazione passiva, modalità di ricerca dei guasti e una gamma di frequenze configurabili da 98 Hz a 200 kHz. Gli avvisi di vibrazione visiva e meccanica possono anche essere configurati dall'utente fornendo avvisi per profondità ridotta, sovraccarico, cavi aerei e oscillazioni eccessive. Le caratteristiche opzionali includono Tx-Link che consente all'utente di modificare le frequenze del trasmettitore, l'uscita di potenza e di utilizzare la maggior parte delle funzionalità del trasmettitore da remoto.

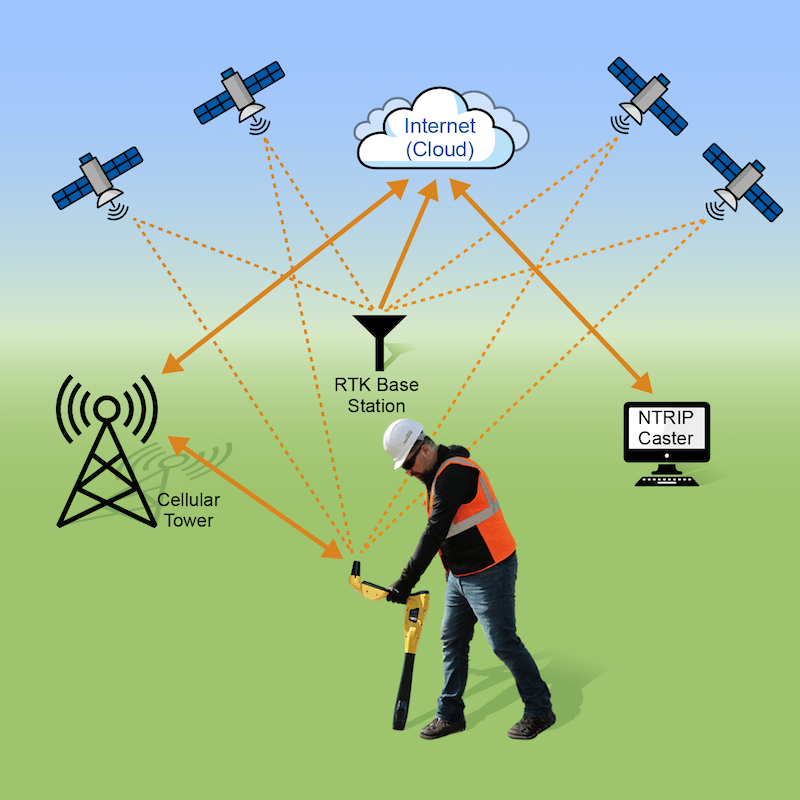

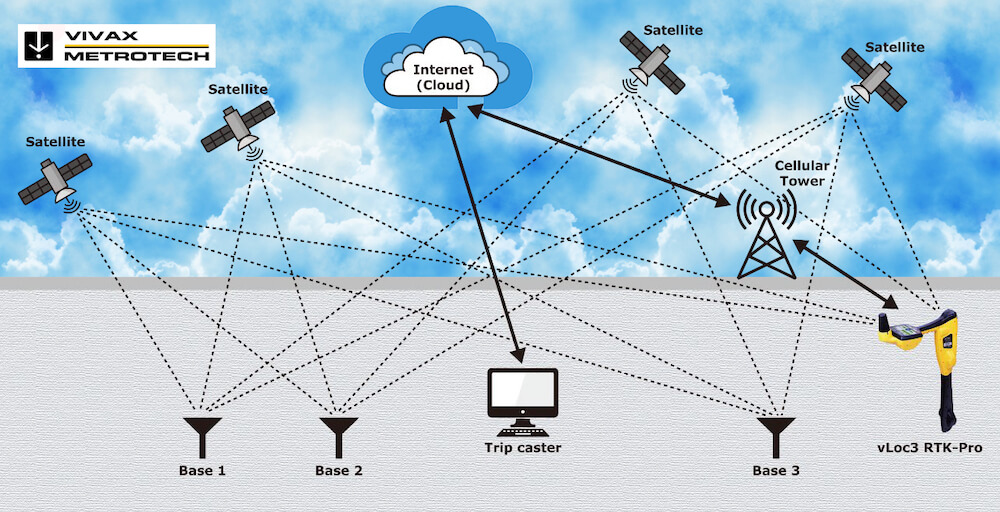

Caratteristiche Principali - Diagramma del sistema

cercaservizi vloc3rtk dia 01 cercaservizi vloc3rtk dia 02 cercaservizi vloc3rtk dia 03

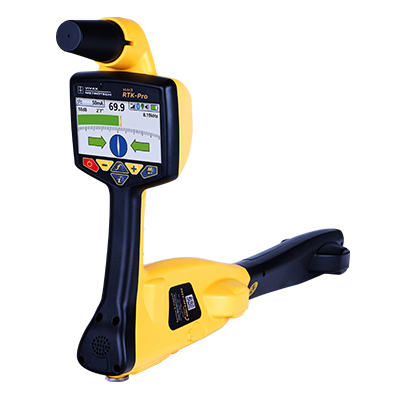

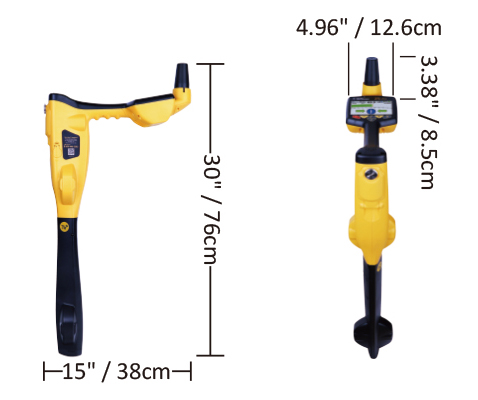

Specifica del ricevitore vLoc3 RTK-Pro

Display	- Display a colori ad alta visibilità 4.3''/10cm con risoluzione 480 x 272
Frequenze operative	- Frequenze configurabili da 98Hz a 200kHz - Power - 50Hz e 60Hz - Radio - 10kHz - Larghezza di banda 22,7kHz
Schermate	- Schermo classico con indicatore grafico a barre con picco, nullo, picco simultaneo con frecce e omni peak - Schermo vettoriale per quando l'accesso direttamente sull'utilità non è possibile, vengono visualizzati l'offset e la profondità del localizzatore - Plan View visualizza la linea teorica in 2D dall'alto del suolo in modalità omnidirezionale - Il grafico trasversale viene utilizzato per analizzare la forma dei campi - Sonde Screen ti guida direttamente alla sonda con una regolazione minima del controllo

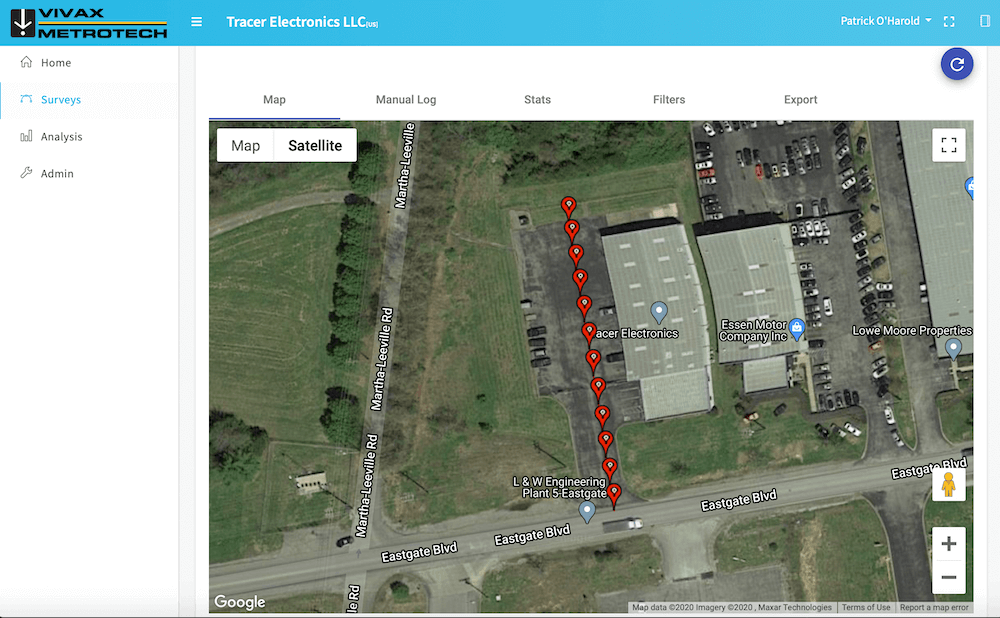

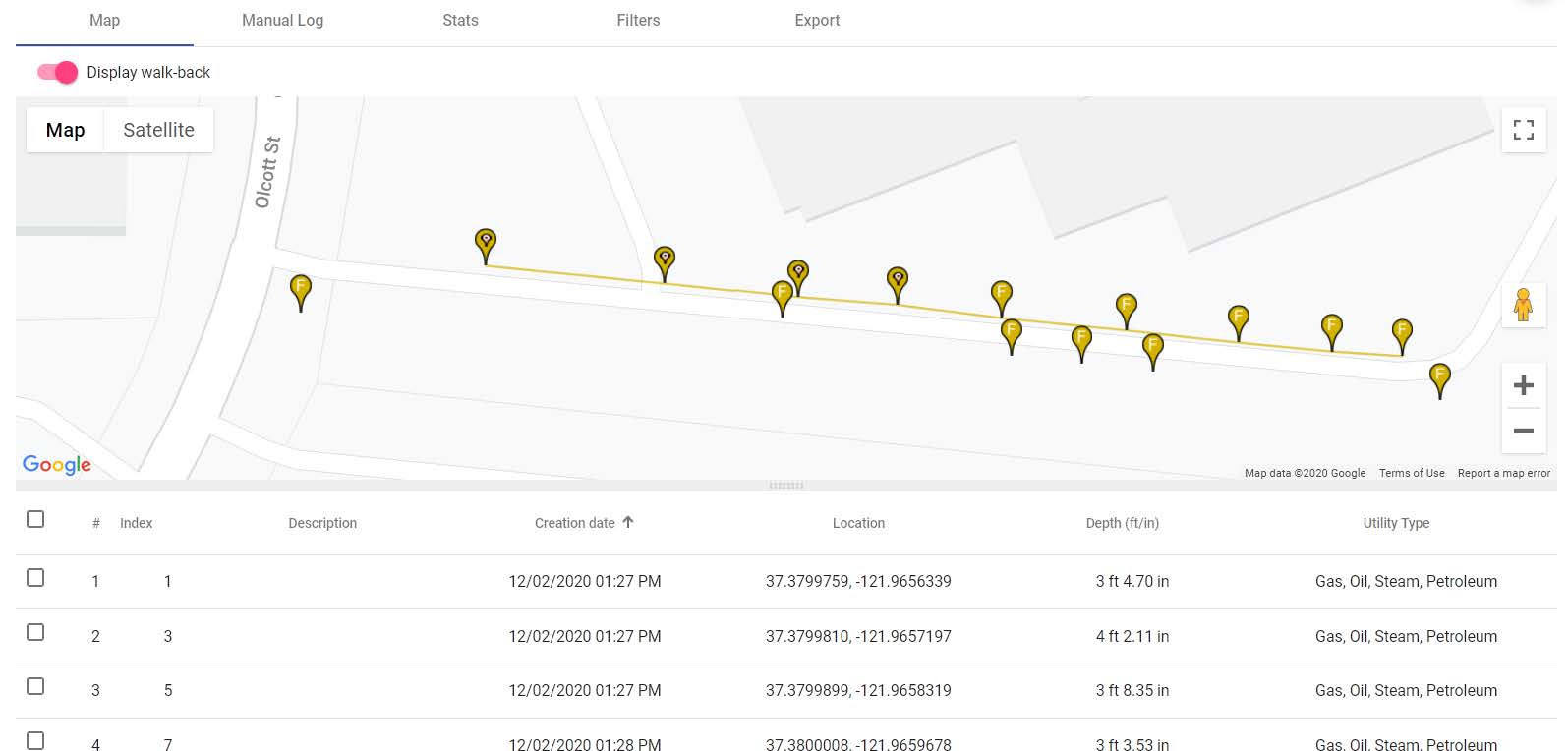

Registrazione e trasferimento dei dati	- Connessione di caricamento in tempo reale con il server VMMap tramite connessione cellulare - Analisi dal portale Web VMMAP per determinare le migliori pratiche - Esportazione dei dati in formato di file .csv, .klm, .shp, .txt, .xls o .xlsx, .xls o .xlsx
Caratteristiche GNSS	- Satellitare tracciato: - GPS/QZSS, GLONASS, Galileo, BeiDou - GPS L1C/A L2C, GLO L1OF L2OF, GAL E1B/C E5b, BDS B1I B2I, QZSS L1C/A L2C - Precisione di posizione RTK 0,01 m + 1 ppm CEP - Tempo di convergenza RTK < 10 sec - Acquisizione: Avviamenti a freddo = 24s, Riacquisizione = 2s - Dipende dalle condizioni atmosferiche, dalla lunghezza della linea di base, dall'antenna GNSS, dalle condizioni multipercorso, dalla visibilità satellitare e dalla geometria

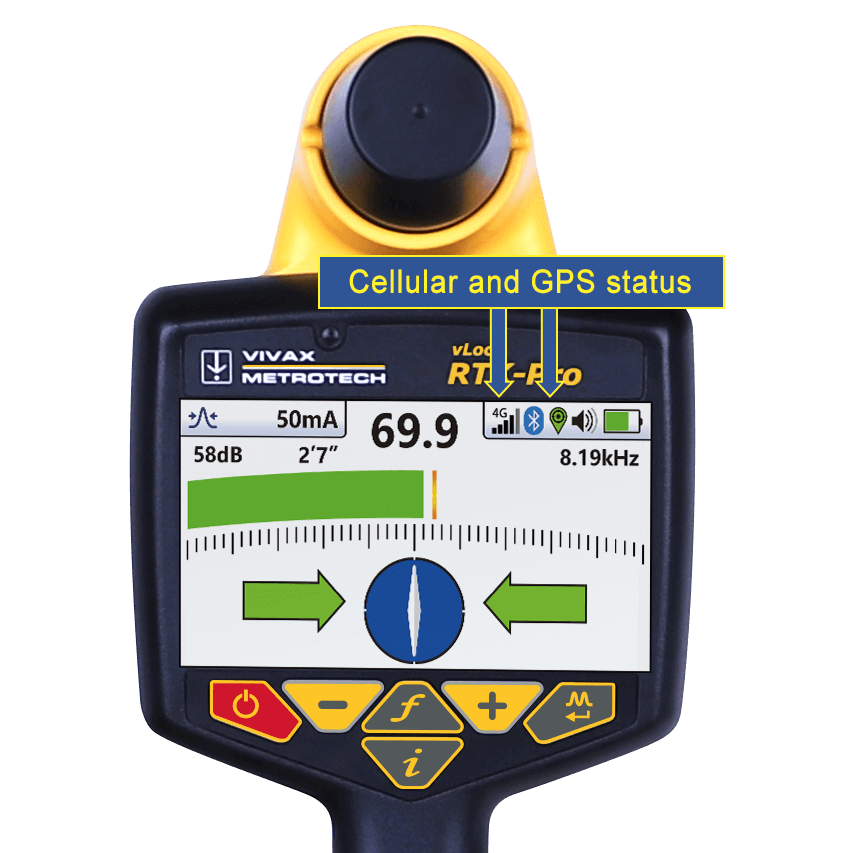

NTRIP	- Compatibile con Caster con messaggi di output RTCM3 - Stato della connessione della stazione di riferimento in tempo reale visualizzato sul ricevitore - Precisione orizzontale in tempo reale in 2DRMS
Connessione cellulare	- 4G con fallback 3G - LTE FDD bande 2, 4, 5, 7, 17 - UMTS/HSPA [MHz]850, 900, 1700, 1900, 2100
Peso	- 5,5 libbre / 2,4 kg.
Ambiente	- IP65 e NEMA 4
