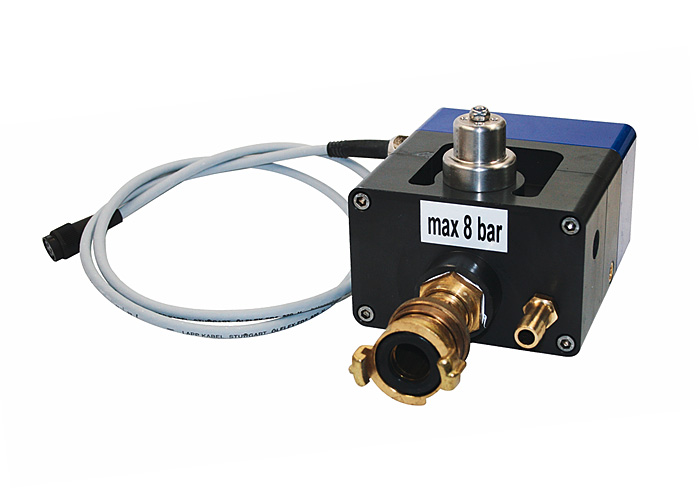

Generatore d'impulsi PWG 2000



Generatore d'impulsi in onde per la localizzazione del tracciato di servizi interrati in materiale plastico

• Applicabile per tutti i materiali del tubo in PVC, PE, CA, ghisa, acciaio ....
• Nessuna interferenza con cavi elettrici
• Distanze fino a 600 m
• Lungo tempo di funzionamento
• Facile da configurare
• Profondità fino a 2 m

Il sistema di localizzazione PWG composto da un ricevitore (Hydrolux 500/5000) e un gruppo generatore di impulsi elettronico denominato PWG deve essere imbullonato ad un idrante o a un tubo di alimentazione. Questo sistema permette all'operatore di individuare facilmente i tubi dell'acqua non metallici in profondità fino a 2 m. Nessuna ulteriore attrezzatura costosa e sofisticate è necessaria e la sezione indagata del tubo non deve essere messo fuori servizio per il processo di verifica.
Per ottenere buoni risultati di misura, la pressione della condotta non deve essere inferiore a 2 bar. Il sistema PWG stesso è molto facile da usare e non richiede alcuna preliminare eccessiva formazione.
E' perfettamente conforme ai requisiti dei servizi nelle città e nelle comunità con le reti di acqua potabile costituite da tubi di metallo e non metallici.
Le vibrazioni generate dal PWG hanno una performance di propagazione ottimale nella struttura e nella superficie piana del suolo.
Campi tra 50 m e 600 m possono essere raggiunti in buone condizioni. Il sistemi PWG è utile anche quando i piani della rete di condotte devono essere progettati, controllati o completati. Il sistema marcatore di posizione può essere applicato dentro e fuori le aree urbanizzate e rapidamente individua in modo affidabile il percorso di tubi sconosciuti.
Il microfono a campana del geofono Hydrolux HL 500/5000 (ricevitore) raccoglie tali vibrazioni - che sono forti direttamente sul tubo - attraverso il contatto a terra e visualizza l'intensità di vibrazione sia in digitale che in modo acustico. Quindi la posizione esatta e il percorso del tubo può essere determinato in modo rapido e con risparmio di risorse.
Il PWG (generatore di impulsi) è collegato ad una tubazione di alimentazione di acqua e apre e chiude la conduttura per circa 60 volte al minuto a causa della pressione dell'acqua e il flusso dell'acqua all'interno del tubo. Queste attività creano onde di pressione che si propagano come onde di compressione unidimensionali e longitudinali lungo il tubo. Tali onde possono essere ricevute da un geofono sulla superficie.

Dati tecnici
Alimentazione: Batteria integrata
Tempo di funzionamento: 12 h
Peso: 4,2 kg
Min. pressione per tubi: 2 bar
Collegamento accoppiamento: 1 pollice
Frequenza impulsi: 60 impulsi / minuto

Fornitura
Dispositivo in una scatola con batteria interna ricaricabile
Cavo
Caricabatterie

Chiamaci o inviaci la tua richiesta in merito al prodotto.
