Sistema in mobilità E-Scooter

Rilevamento Laser del gas e raccolta dati GPS.

L'ispezione regolare delle condutture di gas sotterranee è un compito fondamentale degli operatori di rete e serve a garantire la sicurezza di base di gasdotti e della fornitura di gas. Anche se il gas naturale come fonte di energia viene attualmente messo in discussione in tutta Europa, ci vorranno sicuramente anni prima che si raggiunga il completo abbandono di gas naturale.
Fino ad allora, rimane la responsabilità degli operatori di rete di fornire la sicurezza necessaria. In tempi di una pronunciata carenza di lavoratori qualificati, che non si ferma nemmeno nel settore del gas, ciò rappresenta una sfida sempre crescente. A peggiorare le cose, i periodi di ispezione potrebbero essere ridotti ulteriormente a causa della bozza della nuova regolamentazione del metano dell'UE dal dicembre 2021. Di conseguenza, vi è una crescente attenzione su un uso molto più efficiente dei lavoratori qualificati disponibili. Ciò può essere ottenuto solo utilizzando la più recente tecnologia e le soluzioni innovative. Una di queste soluzioni è l'ispezione della rete di condutture tramite E-Scooter in combinazione con il dispositivo di misurazione e rilevamento del gas del gas HUNTER laser.

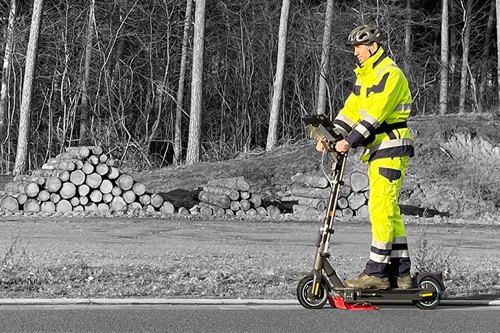

E-Scooter è uno scooter modificato in combinazione con Hunter Laser ed è una innovazione nel settore del gas. Classicamente, le condutture di gas sotterranee vengono ispezionate a piedi usando rilevatori di gas portatili e una sonda corrispondente (ad es. sonda a tappetto o a campana). Secondo il foglio di lavoro DVGW G 465-1, l'ispezione non deve essere effettuata a una velocità più alta della velocità di camminata, cioè ca. 5 km/h. In combinazione con Hunter Laser, lo scooter offre la possibilità di eseguire l'ispezione a doppia velocità di camminata, cioè a ca. 10 km/h.
Ciò è reso possibile dall'elevata sensibilità del dispositivo di misurazione, dai limiti di allarme regolabili più bassi, dalla mancanza di sensibilità incrociata ad altri gas e variazioni di umidità relativa, nonché una prestazione di pompa più forte rispetto alla tecnologia di misurazione convenzionale. Ciò significa che può essere ispezionato il doppio della lunghezza della condotta con lo stesso personale.

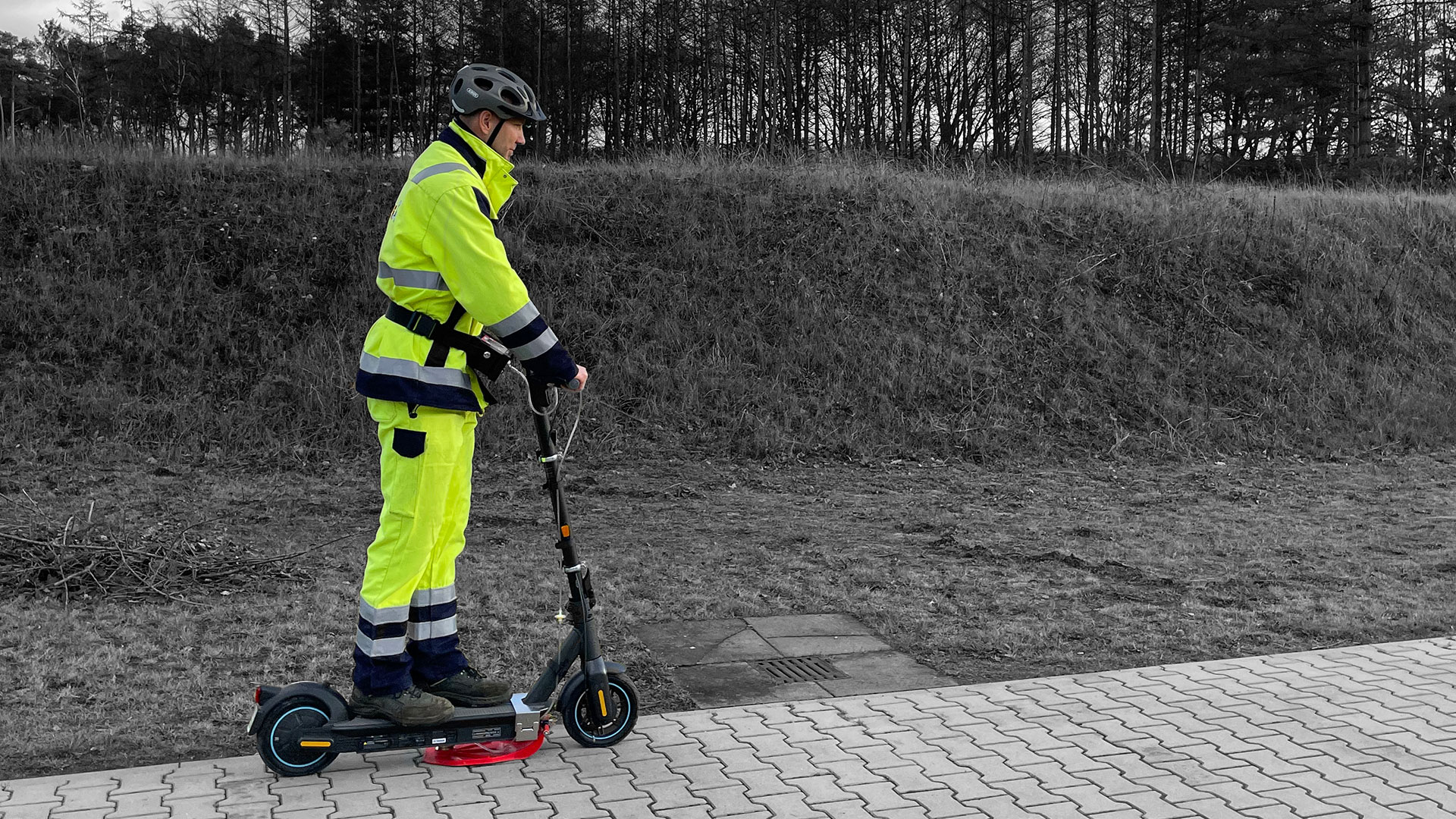

Per essere in grado di utilizzare il dispositivo per l'ispezione della rete del gasdotto, è stata montata una adattata sonda a tappetto sotto lo scooter con l'aiuto di una costruzione di lamiera. La sonda è collegata al Hunter Laser tramite un tubo di collegamento per guidare il flusso di gas al dispositivo di misurazione e rilevare la presenza di gas combustibile nell'aria direttamente sopra la superficie.

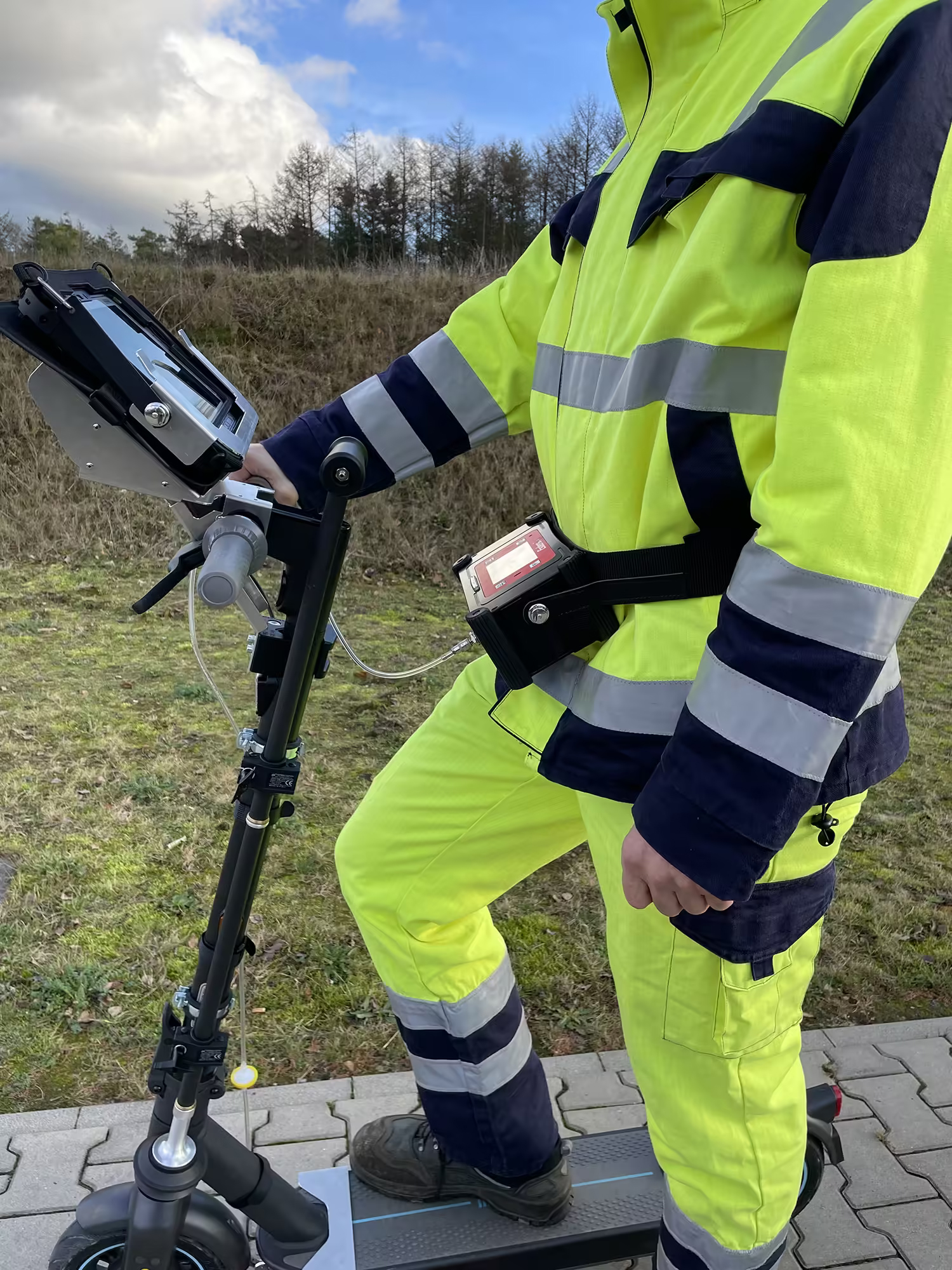

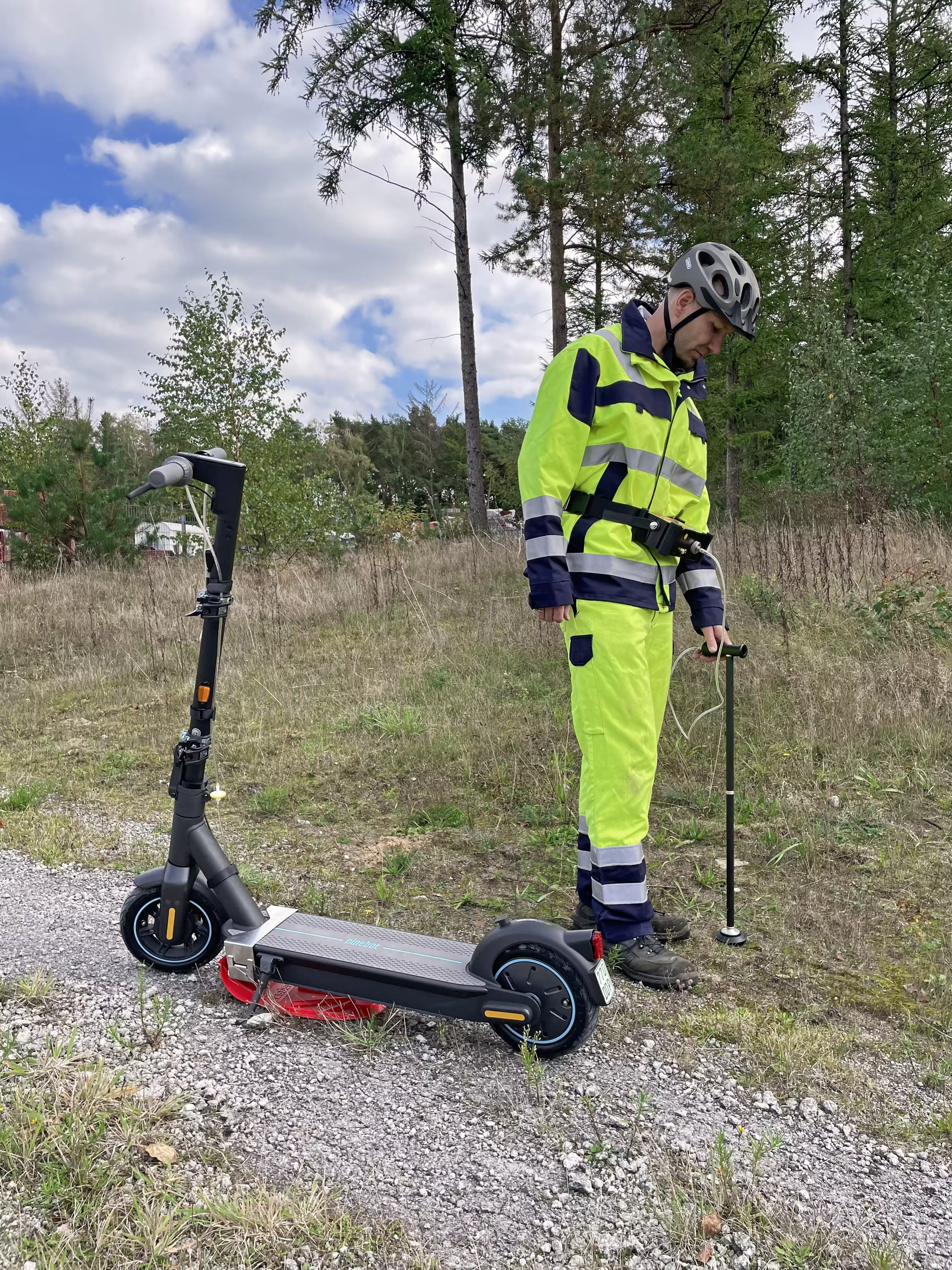

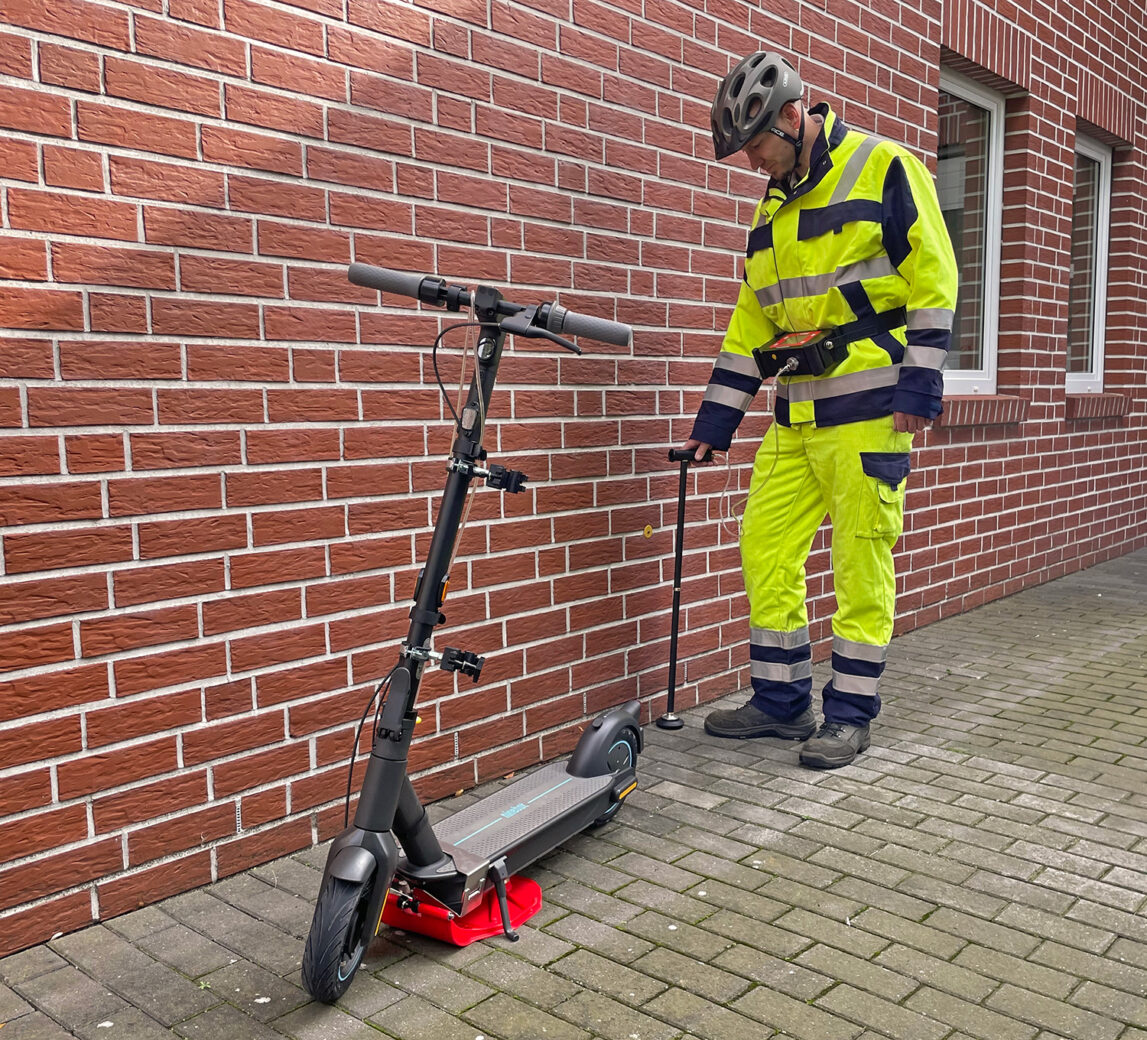

Hunter Laser può essere indossato con una abbinata cintura in vita davanti all'addome o con un sistema di trasporto (combinazione di spalla e cintura) sul retro. Raccomandiamo l'uso della cintura in vita. Quando si utilizza un sistema di trasporto, è necessaria un'estensione del tubo per collegare il dispositivo di misurazione alla sonda del tappeto. In entrambi i casi, il dispositivo di misurazione può essere utilizzato per verificare le aree che non possono essere raggiunte con lo E-Scooter, ad es. il collegamento di rete che arriva al muro della casa. A tale scopo, oltre alla sonda a tappetto montata permanentemente, una sonda a campana può essere trasportata sullo scooter tramite un supporto separato, che può essere facilmente rimosso dal supporto e utilizzato per ispezionare le aree che non sono accessibili.

Inoltre, un supporto per un robusto notebook per uso esterno, un cosiddetto Toughbook con custodia protettiva, può essere montato sul manubrio dello E-Scooter per trasportarlo in modo sicuro sulla strada. Equipaggiato con software GIS come il nostro PI NOTE, i tecnici possono sempre tenere d'occhio sia il traffico stradale che il corso della condotta e allo stesso tempo documentare comodamente e digitalmente l'intera ispezione della rete della condotta. Hunter Laser può essere collegato al software PI NOTE utilizzando un piccolo modulo di trasferimento di dati (collegamento) in modo che i valori misurati e eventuali allarmi vengano visualizzati nel software. Per la documentazione completa, il Toughbook può essere facilmente rimosso dal supporto e trasportato quando devono essere ispezionate le aree non accessibili.
La combinazione del dispositivo di misurazione con il ToughBook e il software GIS consente un uso ancora più efficiente dell’esistente personale specializzato, poiché un esperto può essere dispensato e invece - a condizione che abbia completato con successo la formazione con il rilevatore di gas - può effettuare una ispezione della rete della condotta esistente in un'altro luogo.
Tutti gli accessori aggiuntivi non hanno alcuna influenza sul permesso operativo generale dell’uso del E-Scooter e non richiedono una voce separata nei documenti del veicolo. Raccomandiamo sempre l'uso di un casco.

Sistema modulare
Nel campo della pre-locazione, Hunter Laser può essere usato come elemento principale del sistema modulare di mobilità.

Esempio d'uso
