Multicorrelatore Sebalog Corr

Il Multicorrelatore della più nuova generazione



• Correlare contemporaneamente fino a otto sensori
• Navigazione GPS diretta sul punto di perdita
• Comunicazione radio con i sensori
• Misurazione in modalità notturna
• Assistente velocità del suono (V-Assistent)
• Funzione geofonica integrata per la localizzazione del punto perdita



Sebalog Corr – Trovare facilmente le perdite.

Localizzazione veloce e precisa
Lo strumento ibrido per la localizzazione delle perdite
Il sebalog Corr è la nuova generazione della localizzazione precisa del punto della perdita. L’unione ibrida tra un correlatore e un set di logger per la prelocalizzazione acustica combina perfettamente l’autonomia dei logger con la capacità di localizzazione precisa del correlatore.

Questa combinazione permette di localizzare velocemente, risparmiando così del tempo, anche le perdite più difficili. La singolare funzione di ricerca puntuale trasforma il correlatore in un sensibile geofono acustico.

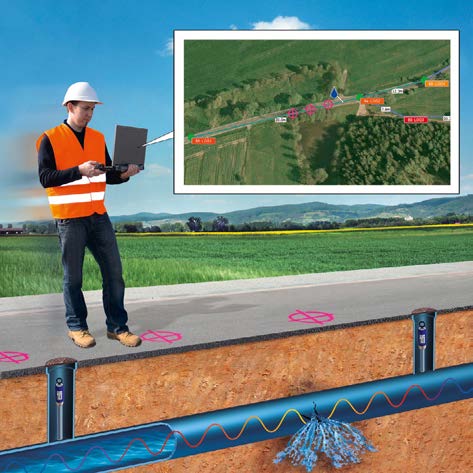

Il navigatore satellitate della perdita
Una particolare caratteristica di Sebalog Corr è il navigatore satellitare della perdita, che tramite GPS integrato conduce direttamente sul punto della perdita correlata. A Display si vede dove ci si trova e come raggiungere il punto di perdita.

Premendo il tasto vengono correlati insieme i valori acquisiti fino ad otto sensori. Si possono ottenere fino a 28 correlazioni comprensive di una qualità di misura per ogni correlazione.

Sebalog Corr offre tre differenti modalità di utlizzo:
1. Misurazione immediata
È prevista per l’utilizzo del correlatore nel controllo giornaliero della tubazioni. In questo caso i sensori vengono programmati per un breve utilizzo, posati lungo la tubazione e dopo la misura nuovamente raccolti per l’analisi dei valori ottenuti.
2. Misurazione notturna
È adatta per la localizzazione di perdite in punti difficili, durante la notte la misurazione viene influenzata chiaramente meno da rumori esterni.

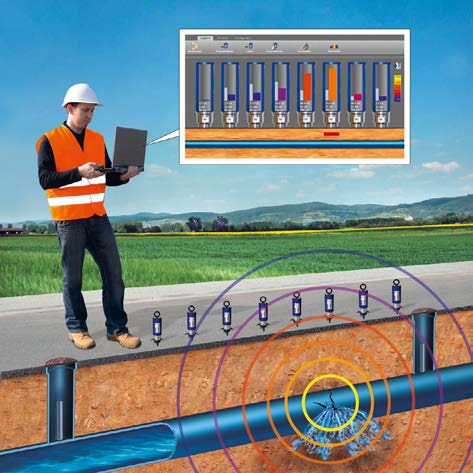

3. Localizzazione puntuale
E’ una funzione particolare nella quale i sensori vengono impiegati come microfoni da terra. Grazie a questa funzione il Sebalog Corr è in grado di confermare i risultati della correlazione, senza strumenti aggiuntivi.

Con la pressione del tasto vengono correlati insieme i valori acquisiti fino ad otto sensori. Si possono ottenere fino a 28 correlazioni comprensive di una qualità di misura per ogni correlazione.

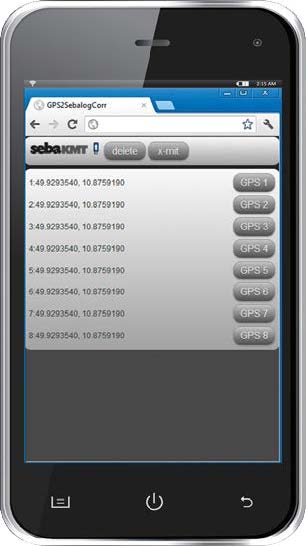

Immagine 1: V-Assistent	Immagine 2: Correlazione singola	Immagine 3: Salvataggio dati GPS

Funzioni speciali per il supporto nella localizzazione

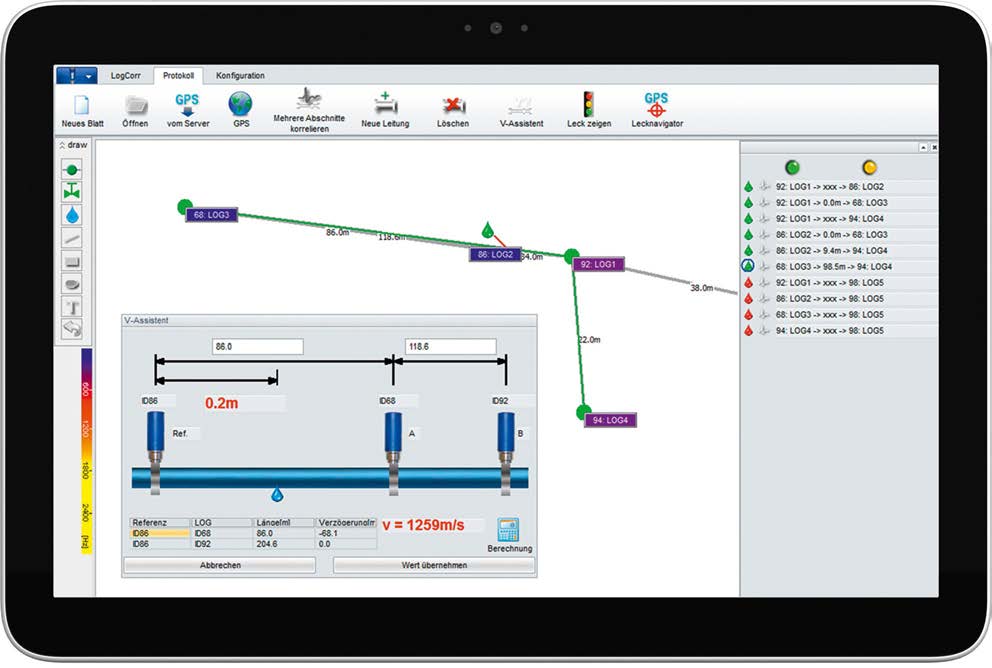

V-Assistent
Se non si hanno a disposizione i dati della tubazione o solamente poche informazioni, con i V-Assistent si può calcolare la velocità di propagazione del rumore lungo la tubazione.
In questo modo, materiale e diametro, non devono essere inseriti per ottenere una correlazione.
Se le posizioni GPS dei sensori sono state salvate, queste vengono prese in carico automaticamente da V-assistent, quindi non si rende neanche più necessario neanche l’inserimento della lunghezza totale della tubazione (Immagine 1).

Immagine 4: Funzione spia/indicatore di perdita	Immagine 5: Risultati di correlazione

Sul punto precisamente

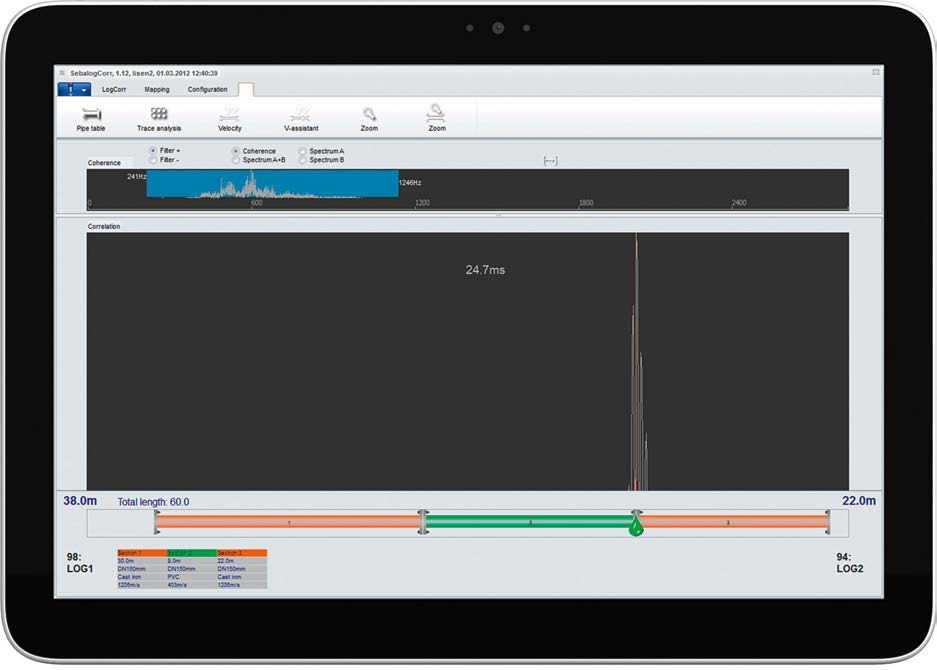

Si può confinare il punto preciso della perdita con una correlazione singola; a disposizione svariate funzioni di diagnosi ed aiuti per l’analisi delle misurazioni (Immagine 2).

Spia indicatore della perdita
La spia di indicazione della perdita mostra la posizione di tutte le possibili perdite lungo la rete. Se più sensori propongono lo stesso risultato di correlazione, lo si può notare chiaramente a display tramite gli indicatori di perdita (Immagine 4).

Correlare con un pulsante
Premendo un solo pulsante tutti i dati delle misurazioni vengono correlati automaticamente. In aggiunta viene fatta anche una valutazione della qualità dei risultati di correlazione (Immagine 5).

Tutto in uno sguardo
Dal salvataggio posizione GPS fino alla spia del livello del rumore/frequenza, si trovano tutte le informazioni più importanti per i sensori e la correlazione della lista-set Sebalog.

Sentire i risultati
Dopo la registrazione si ha a disposizione la registrazione del suono, si può comprendere quindi che tipo di rumore ha registrato il sensore.

Lo avete sempre desiderato!

Misurare sicuro
I sensori del Sebalog Corr sono molto piccoli quindi facilmente posizionabili in tutti i pozzetti ma soprattutto in corrispondenza di tutti gli elementi: valvole – aste di manovra – saracinesche solitamente difficilmente accessibili. E’ impossibile raggiungere una migliore sicurezza durante una misurazione anche in presenza di traffico o passanti.

Correlare senza confini
I sensori del Sebalog Corr misurano indipendentemente in un dato tempo. Grazie a questa modalità di lavoro non è necessario avere durante la correlazione un ponte radio con una unità centrale, quindi il raggio d’azione di ogni singolo logger è illimitato.

Correlare facilmente
L’intero sistema di Sebalog Corr è stato studiato in modo tale che, dall’impiego dei sensori fino alla stesura di un protocollo di misura, tutto è mirato a risparmiare tempo oltre che essere efficiente e facilmente intuitivo.

Sebalog Corr & Sebalog RI

Dati tecnici

Sebalog Corr
Dimensioni: 115 x 45 mm Ø
Peso: 400 gr
Alimentazione: Batteria interna al Litio
Autonomia: > 5 anni, con un utilizzo standard
Classe di protezione IP: IP 68
Temperatura d’esercizio: -20 °C … +60 °C
Potenza radio: 10 mW
Comunicazione: Radio bidirezionale

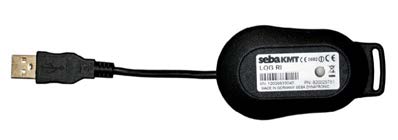

Sebalog Radio Interface (RI)
Dimensioni: 80 x 47 x 17 mm
Peso: 50 gr
Alimentazione: Porta USB
Classe di protezione: IP IP 52
Temperatura d’esercizio: -10 °C … +50 °C
Comunicazione: Radio bidirezionale, USB

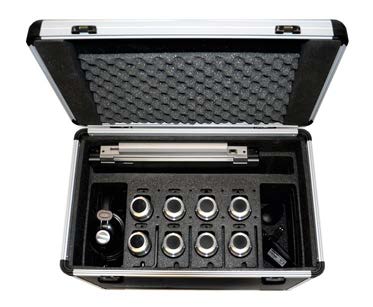

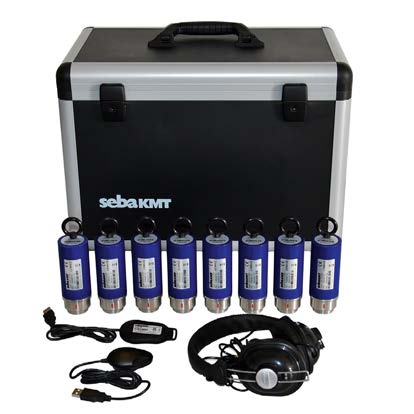

Dotazione
3, 6 o 8 Sensori
3, 6 o 8 Adattatori angolari
3, 6 o 8 Adattatori treppiede
Interfaccia Sebalog RI con cavo USB
Valigia di trasporto
Software di gestione
Ricevitore GPS
Cuffie
Istruzioni per l’uso

Attenzione: Laptops, tablets e smartphone rappresentati in foto non fanno parte del set.

Sebalog Corr System è solo disponibile in set da 3,6 o 8 pz.
