Holiday Detector - Scintillografo - Porosimetro
DCCT Pro2 Tester di Monitoraggio Continuo
Un rilevatore di foro stenopeico ad alta tensione basato sulla rete, con ampi ingressi ausiliari e un contatore ad alta velocità resettabile, specificamente progettato per l'integrazione in un ambiente automatizzato di fabbrica.
Questo non è un prodotto standard, ma piuttosto una soluzione su misura che incorpora DCCT Pro2 nella configurazione automatizzata esistente, specificamente progettata per trovare fori in rivestimenti, isolamenti o film.
Lo strumento è integrato in una custodia montata a rack da 19", ha allarmi visivi e udibili e la sua retroilluminazione multicolore visualizza lo stato di allarme.
Per soddisfare le esigenze di diversi utenti industriali è stata creata una selezione di strumenti DCCT nella gamma Pro2.

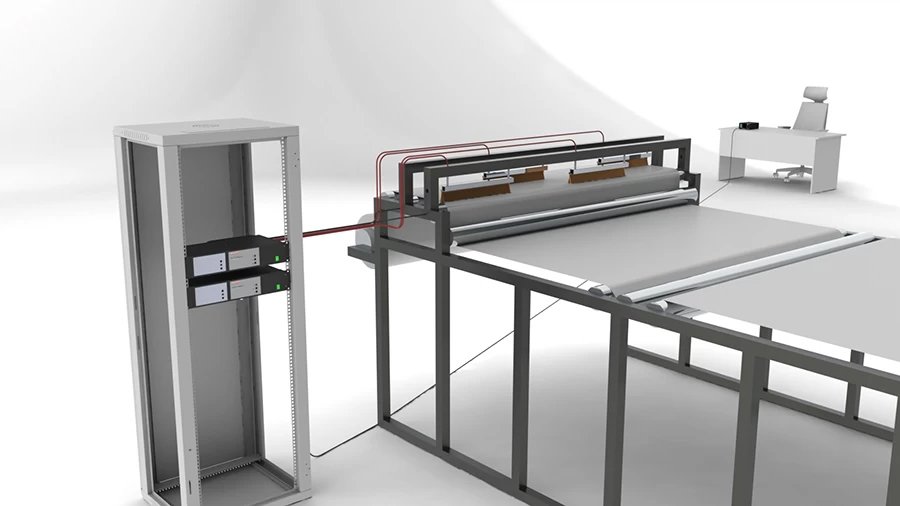

| Processi Integrati |
 Gli strumenti DCCT Pro2 sono dotati di connessioni di relè a volt zero controllate da software che operano in sincronizzazione con l'allarme, consentendo l'interconnessione con i controller PLC o con una varietà di altri dispositivi, come uno spruzzo di vernice per la marcatura. |

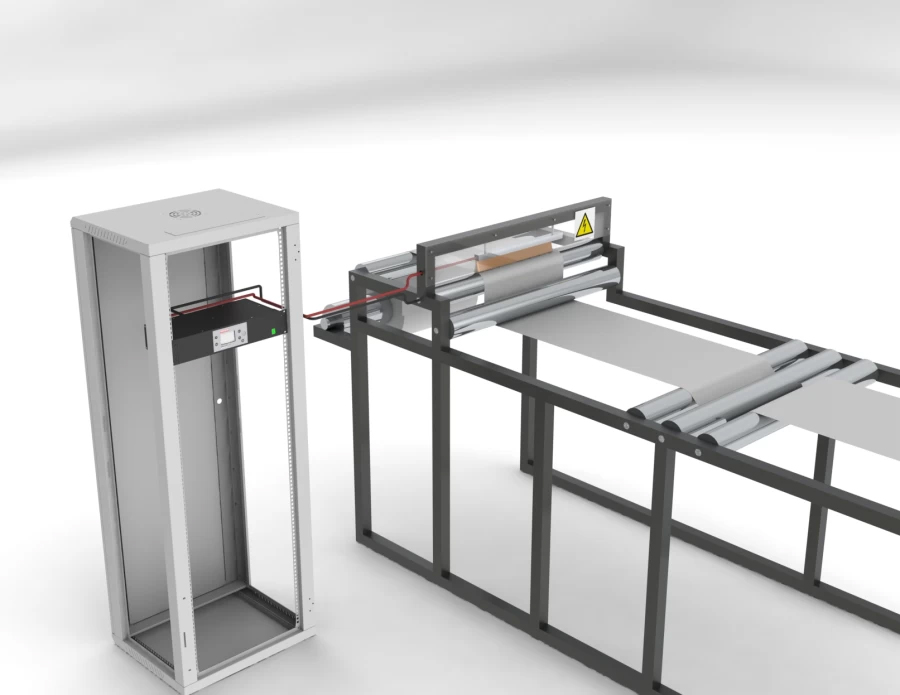

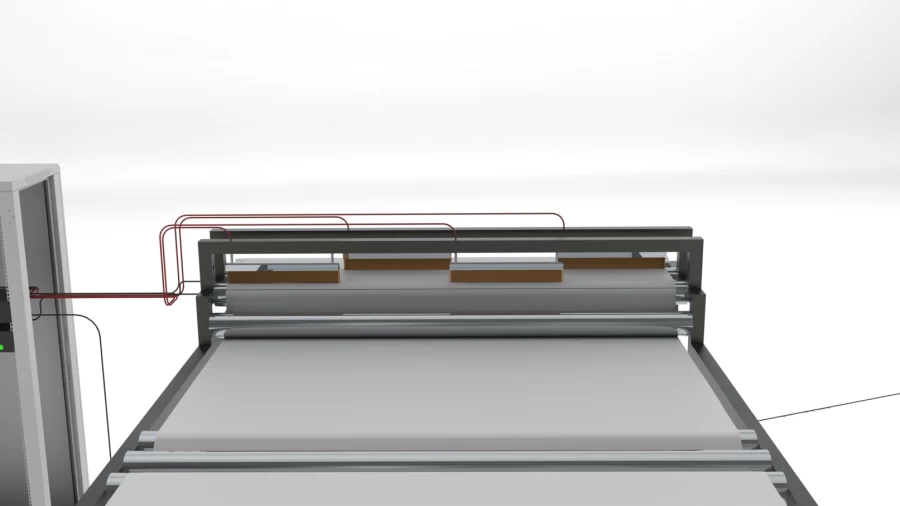

| Networking |

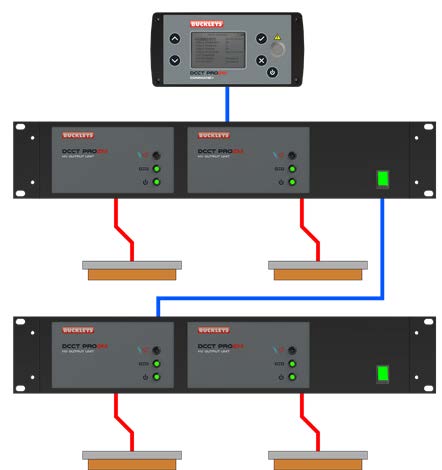

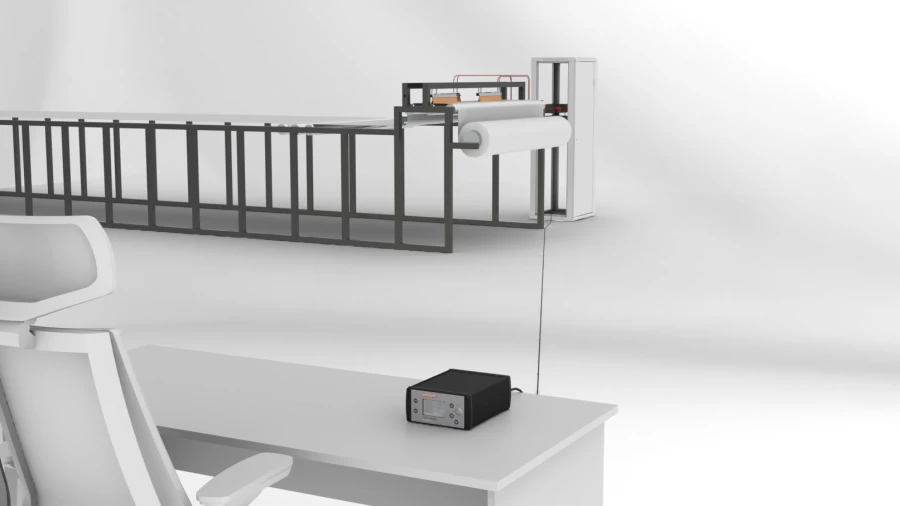

 Tutti gli strumenti DCCT Pro2 sono in grado di creare reti, consentendo di collegare fino a quattro unità di uscita a una singola stazione di comando come mostrato. |

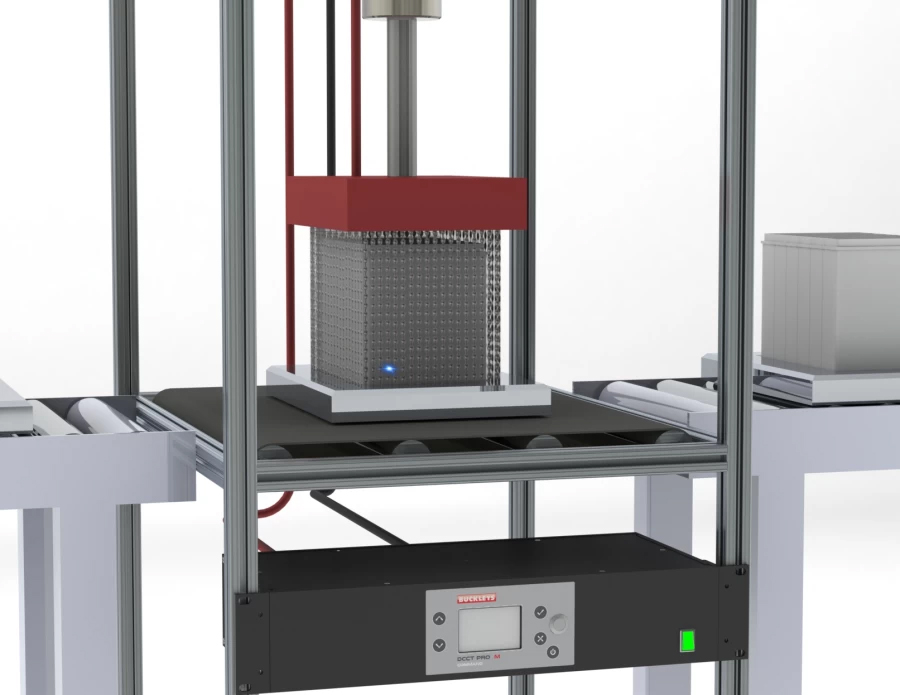

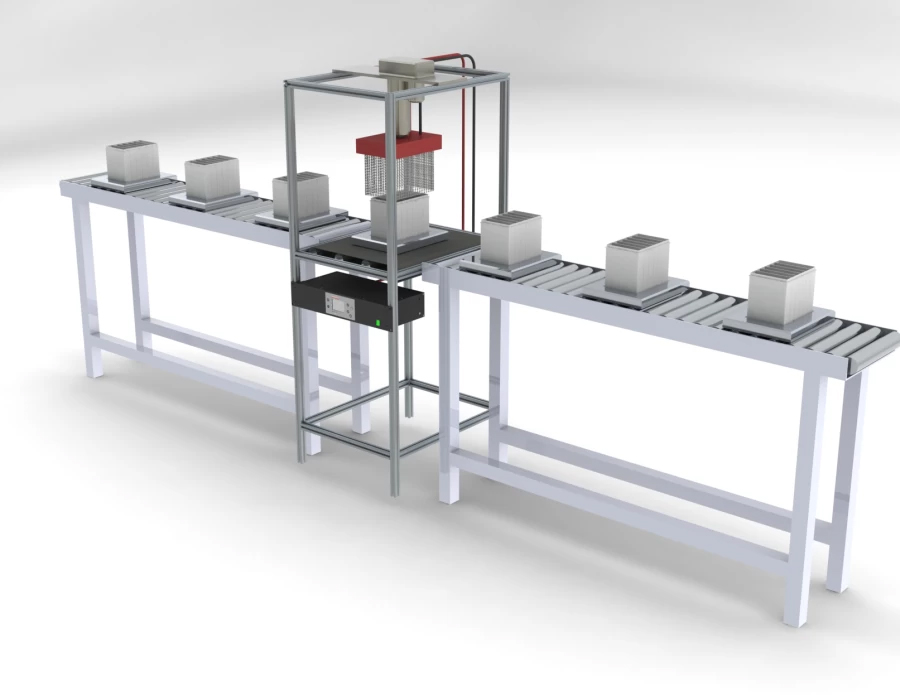

| Elettrodi su misura |
 Gli strumenti DCCT Pro2 possono rilevare difetti e fori in un'ampia varietà di applicazioni. Siamo specializzati in progettazione e produzione di speciali elettrodi su misura per adattarsi esattamente alle proprie esigenze, come l'elettrodo della scatola della batteria illustrata qui. |

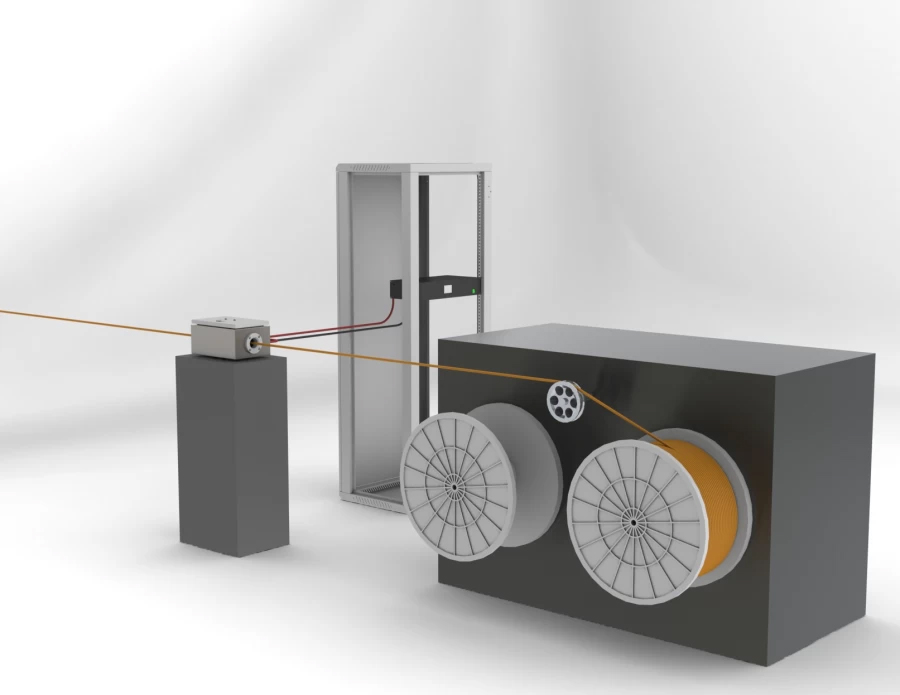

| Test di cavi |
 Il nostro elettrodo a catena a sfera è stato specificamente progettato per rilevare, in modo efficiente e preciso, guasti e difetti nell'isolamento del cavo elettrico. |
Vantaggi
- Tutti gli strumenti sono installati in un robusto alloggiamento in alluminio con rivestimento in polvere.
- Alimentazione rete (90 - 250 V CA) che può sviluppare da 900 V a 40kV.
- I controlli software impostabili per l'utente consentono la selezione da una gamma di segnali di allarmi per soddisfare i requisiti di installazione.
- L'intervallo di soglia di allarme va da 10 a 450μA.
- Tutte le unità sono dotate di una struttura ad anello di interblocco e un segnale acustico di allarme, accoppiata con un relè DPDT attivato da allarme che consente l'interconnessione con PLC o altre parti dell'installazione.
- Tutti gli strumenti sono in grado di fare rete, consentendo di collegare fino a quattro unità di uscita a una singola stazione di comando.
Gamma DCCT Pro2

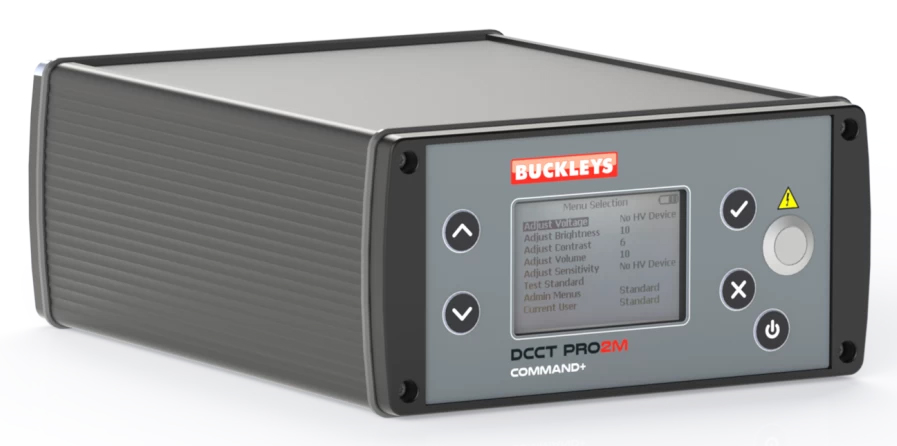

| DCCT Pro2 Command+ Modulo |
|
DCCT Pro2 Modulo Command+ fornisce le stesse funzionalità di comando, controllo e reporting degli strumenti integrali ma senza un gruppo di output. Lo strumento fornisce un mezzo di Moduli Output per operazioni remote. Gli avvisi visivi sono forniti sullo schermo insieme a un allarme udibile. I guasti sono conteggiati su un contatore digitale resettabile e vengono fornite anche le uscite del relè. Il Command+ unità si collega ad altre unità tramite un cavo di rete a 4 core. |

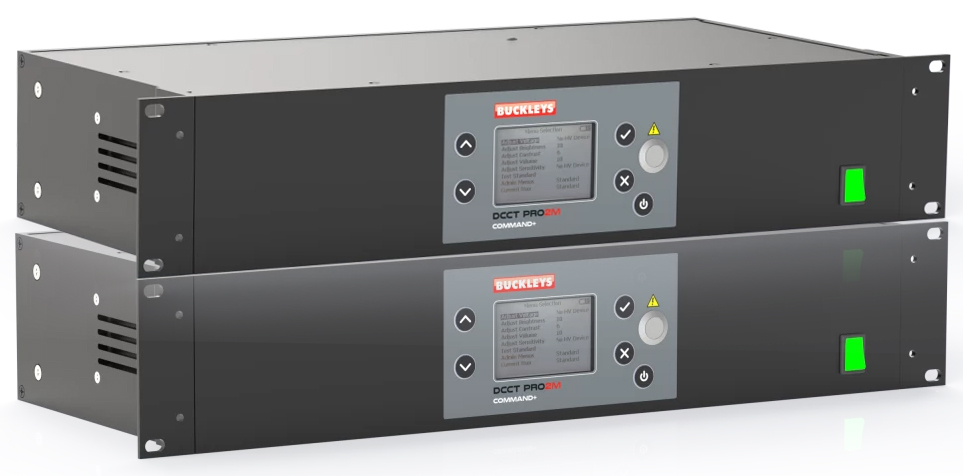

| DCCT Pro2 Integral Modulo Singolo Canale DCCT Pro2 Integral Modulo Doppio Canale |
|
DCCT Pro2 Integral è lo strumento di base che sostituisce la precedente generazione di DCCT. Oltre a offrire un output maggiore e più stabile in tutta la gamma con avvisi visivi sullo schermo, i guasti vengono conteggiati su un contatore digitale resettabile e viene fornita una connessione a pulsante remoto per il controllo HV On-Off. Lo strumento è installato in una custodia a rack (19" 2U – 48,26cm) e dotato di accessori per il montaggio del rack. Disponibile in singolo e doppio canale di uscita. |

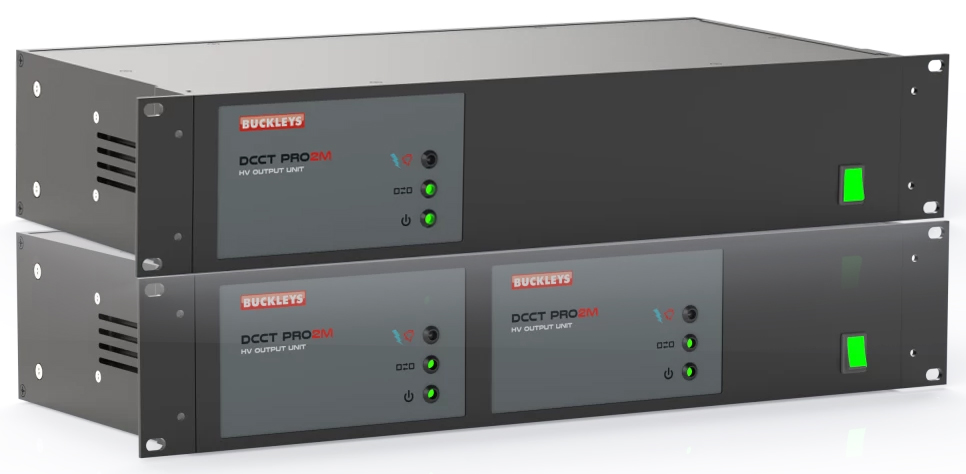

| DCCT Pro2 Output Modulo Singolo Canale DCCT Pro2 Output Modulo Doppio Canale |
|
DCCT Pro2 Modulo Output comprende una unità di uscita alimentata a rete, montata in un alloggiamento rivestito di polvere da 19" 2U – 48,26 cm. Le specifiche e le capacità sono identiche all'unità integrale, ma non esiste un'interfaccia di comando all'interno dello strumento: deve essere messo in rete con uno o altre unità integrale o un modulo Command+. |
Caratteristiche
Specifiche
Caratteristiche modelli
Caratteristiche
Integral
Command+
Output
Robusta custodia in metallo
SI
SI
SI
Kit accessori per montaggio nel rack 19" standard, se necessario
SI
NO
SI
Controllo digitale di tensione di uscita, sensibilità e temporizzazione
SI
SI
SI
Chiaro display leggibile che indica l’uscita di tensione e corrente
SI
SI
NO
Pannello frontale con indicatori LED per potenza, rete, HV e allarme
NO
NO
SI
Display multicolore retroilluminato per HV Live and stato allarme
SI
SI
NO
Contatori ad alta velocità resettabili
SI
SI
NO
Allarmi visivi e udibili
SI
SI
SI
Adatto per test in-process con una vasta gamma di velocità
SI
SI
SI
Può essere integrato in test automatizzati per determinate esigenze
SI
SI
SI
Conformi a BS EN 62230 (precedentemente BS 5099)
SI
SI
SI
Certificato di calibrazione
SI
NO
SI
Approvati UKCA e CE
SI
SI
SI
Dimensioni
Strumento
Peso unità
Peso imballato
Dimensioni unità
Dimensioni imballo
DCCT Pro2 Integral Singolo Canale
3.4Kg
9.2Kg
421 x 203 x 88mm
580 x 440 x 240mm
DCCT Pro2 Integral Doppio Canale
4.3Kg
10.1Kg
421 x 203 x 88mm
580 x 440 x 240mm
DCCT Pro2 Modulo Command+
1.8Kg
9.7Kg
175 x 221 x 85mm
580 x 440 x 240mm
DCCT Pro2 Modulo Output Singolo Canale
3.0Kg
9.3Kg
421 x 203 x 88mm
580 x 440 x 240mm
DCCT Pro2 Modulo Output Doppio Canale
3.9Kg
7.5Kg
421 x 203 x 88mm
580 x 440 x 240mm

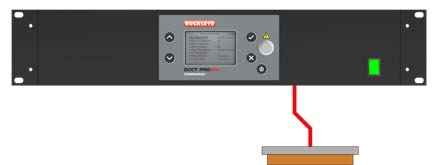

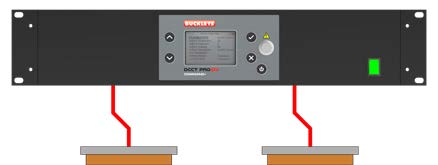

Questa semplice disposizione del Integral singolo canale sostituisce le unità di genera-zione precedente, ma offre una potenza di uscita significativamente maggiore, interfaccia e opzioni di controllo migliorate. L'unità è fornita con due uscite di relè a volt zero per controllare allarmi esterni, marcatori vernice o periferiche. Integral doppio canale fornisce due moduli di uscita all'interno dello stesso alloggio, soddisfacendo la domanda di correnti più elevate o dove è necessario o conveniente utilizzare due elettrodi separati. La tensione di uscita e la soglia di allarme sono identiche per entrambi i canali, ma il contatore di guasti e le funzioni di controllo dell'uscita di ciascun canale sono indipendenti. Comand+ consente la gestione remota di un modulo DCCT Output, in questo esempio viene usata una unità Output singolo canale e questo offre le stesse capacità dell'unità Integral singolo canale sopra descritta. Il controller e le fasi di output hanno un input di inter-blocco e la capacità dell'interfaccia di guidare allarmi / marcatori di verniciatura / ecc. Il cavo di rete potrebbe essere lungo fino a 100 m. Laddove sono richieste più fasi di uscita DCCT senza controllo remoto, l'unità integrale può essere collegata a stadi di uscita singoli o doppi. Questo esempio comprende un Integral doppio canale e un modulo Output doppio canale e questa disposizione consente di estendere il sistema per fornire tre o quattro uscite. Le fasi del controller e delle uscite sono ciascuna fornita con capacità di interfaccia indipendente per guidare allarmi / marcatori di verniciatura / ecc. In questo esempio finale, la disposizione della rete consente il controllo remoto di due moduli Output doppio canale, è possibile costruire una rete gestita a distanza con uno, due, tre o quattro canali di uscita. Mentre la tensione di uscita e la soglia di allarme sono identiche per tutti i canali, il controller e le fasi di uscita sono forniti con indipendenti contatori di guasto e una capacità di interfaccia individuale per guidare allarmi / marcatori di verniciatura / ecc. Monitoraggio continuo automatizzato in postazioni remote. Monitoraggio continuo automatizzato per involucri batterie. Monitoraggio continuo automatizzato per cavi. Monitoraggio continuo automatizzato per fogli Monitoraggio continuo automatizzato per tubi
Accessori e Elettrodi

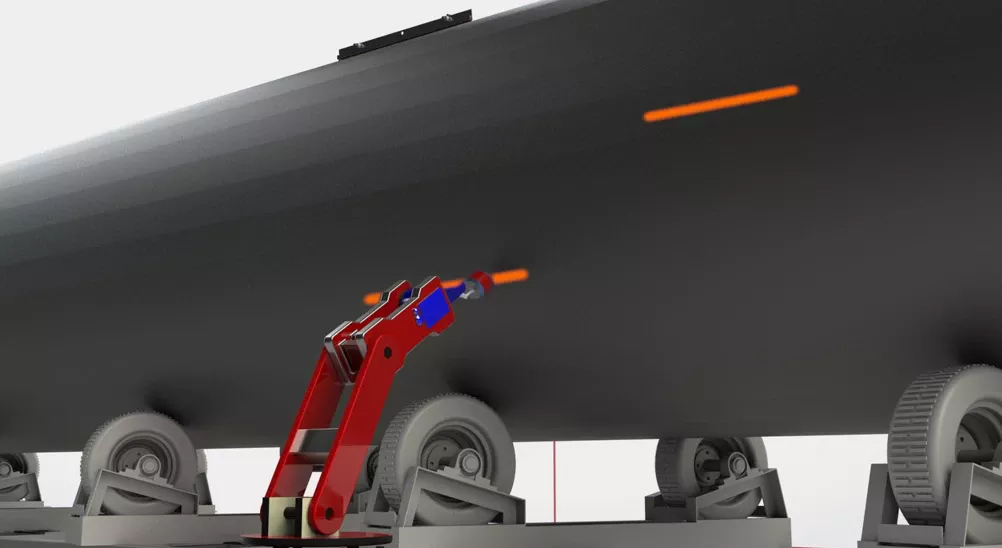

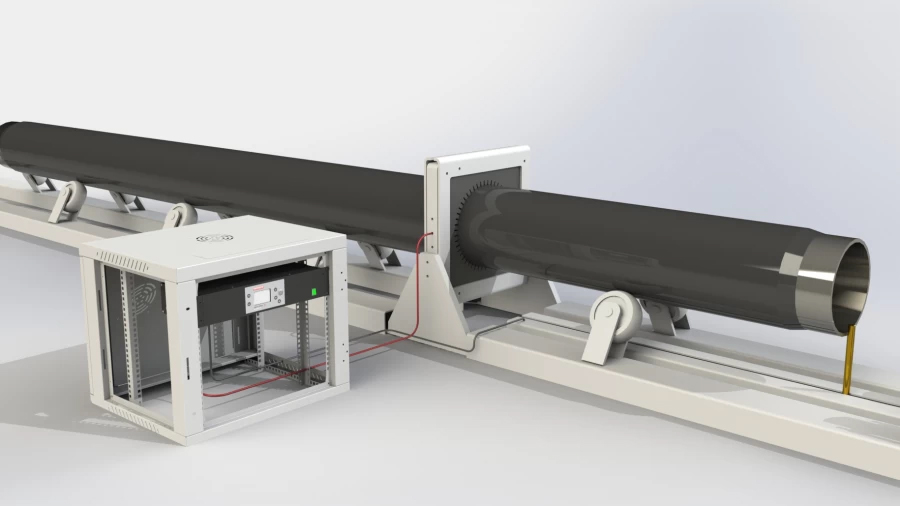

Una vasta gamma di rulli, spazzole in fibra metallica o in carbonio, gomma conduttiva, garza metallica o mesh possono essere utilizzati per formare elettrodi. Nelle applicazioni di test di cavi, l'elettrodo di massa è normalmente formato dal nucleo (o nuclei) del cavo stesso ed è necessario prendere disposizioni per garantire un percorso a bassa resistenza dal nucleo del cavo allo strumento, o della bobina di ripresa. Analogamente nei test di rivestimento dei tubi, sarà necessaria una connessione a terra del tubo metallico stesso. Questo può essere organizzato per mezzo di un contatto in movimento o di una spazzola statica, che è in grado di entrare in contatto con il tubo mentre passa attraverso il gruppo elettrodo HV. Buckleys ha una notevole esperienza nella progettazione e produzione di elettrodi HV e di masse e siamo felici di consigliare e di citare installazioni personalizzate tra cui l'estrusione di film e di membrane e una vasta gamma di componenti rivestiti tra cui fili, cavi e tubi flessibili e rigidi. Si prega di contattarci per discutere la tua applicazione specifica.
Tutti i prodotti sono fabbricati con controlli stabiliti da un sistema di gestione della qualità che soddisfa i requisiti della norma BS EN ISO 9001:2008 e sono forniti con una garanzia di un anno e servizio back to home.
Nota: a causa dei continui sviluppi tecnici, tutte le informazioni dichiarate sono soggette a modifica senza preavviso od obbligo.
