Ricerca perdite d'acqua con gas tracciante
La nuova procedura TracerJect con il TIB 40



• Localizzare precisamente le perdite nei tubi dell'acqua durante le operazioni di ricerca
• Inserire il gas rilevabile in linee e mescolarlo all’acqua
• Individuazione delle perdite più piccole e in casi estremi con l'aiuto della sonda di vuoto VSS 15



Procedura TracerJect del gas tracciante

Individuazione esatta delle perdite con gas tracciante durante le operazioni di indagine
Tutte le procedure di localizzazione sono in ultima analisi basate sull'acustica. Queste procedure trovano sempre più i loro limiti. I fattori di peggioramento includono, ad esempio, la crescente "contaminazione ambientale" da rumori di disturbo, anche di notte. I punti di misura acustici (raccordi) vengono risparmiati. Questo estende la lunghezza del suono necessario a ponte. Le linee di plastica sono particolarmente difficili, in quanto inevitabilmente conducono il suono male.

TracerJect: Cosa c'è di nuovo rispetto alla procedura classica del gas tracciante?
Finora la linea da sottoporre a prova doveva essere disattivata ed evacuata. Ciò comportava molti sforzi e spese, spesso accompagnati dalla frustrazione di coloro connessi a causa dell'interruzione del rifornimento. C'è anche un rischio che i germi possano infiltrarsi e trovare la loro strada nella linea depressurizzata.

Vantaggi della procedura TracerJect:

• La linea rimane in funzione!
• Nessuna interruzione dell'approvvigionamento!
• La linea rimane sotto pressione di funzionamento!

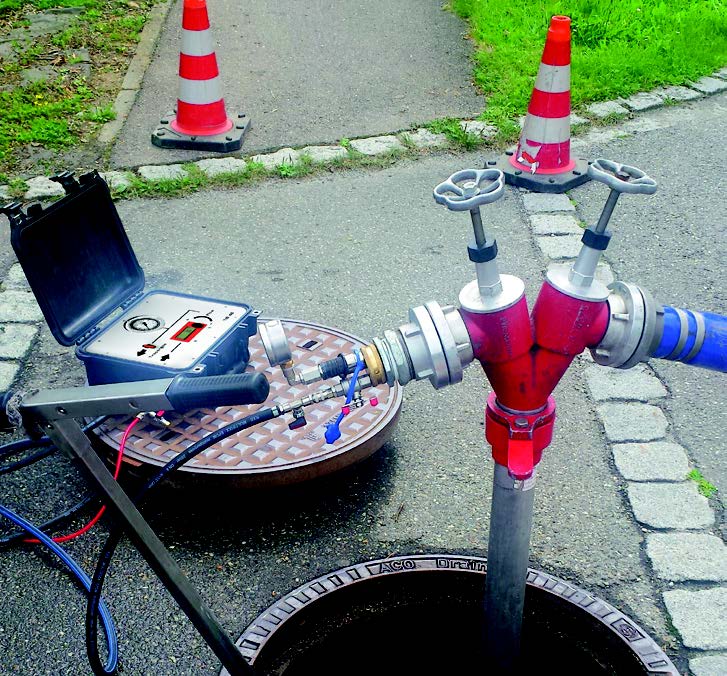

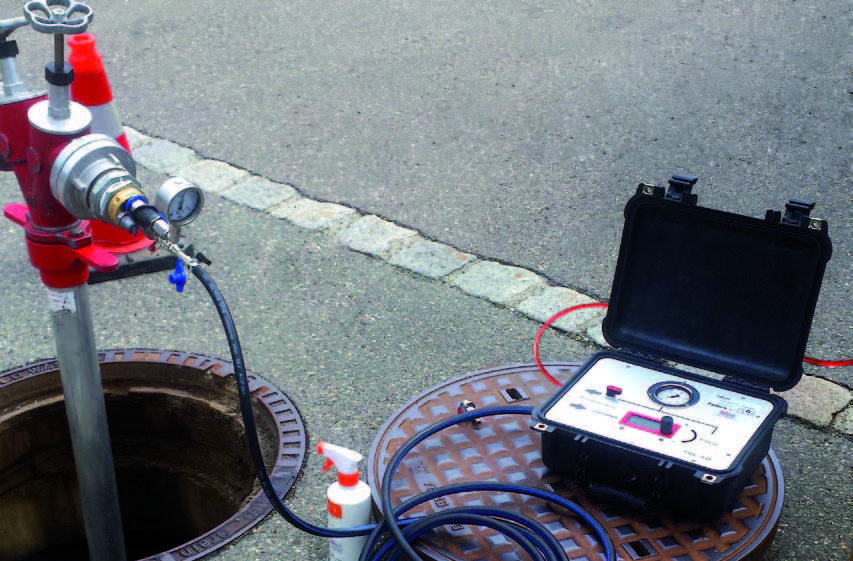

Principio di utilizzo

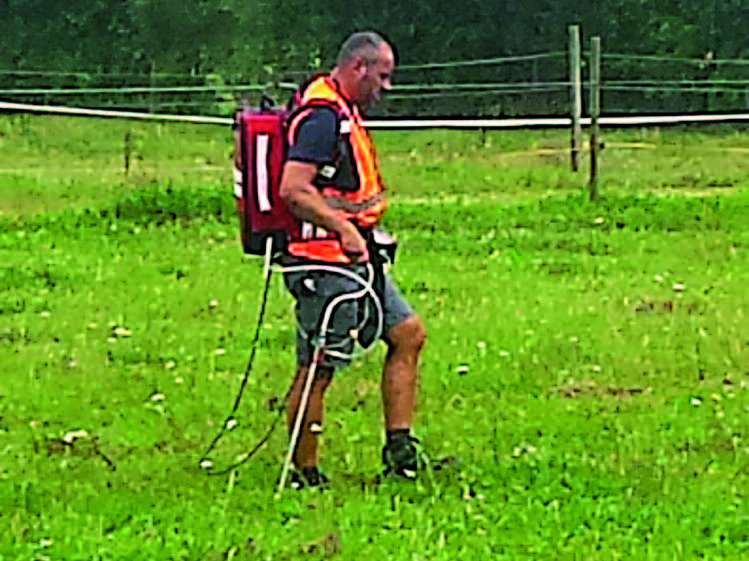

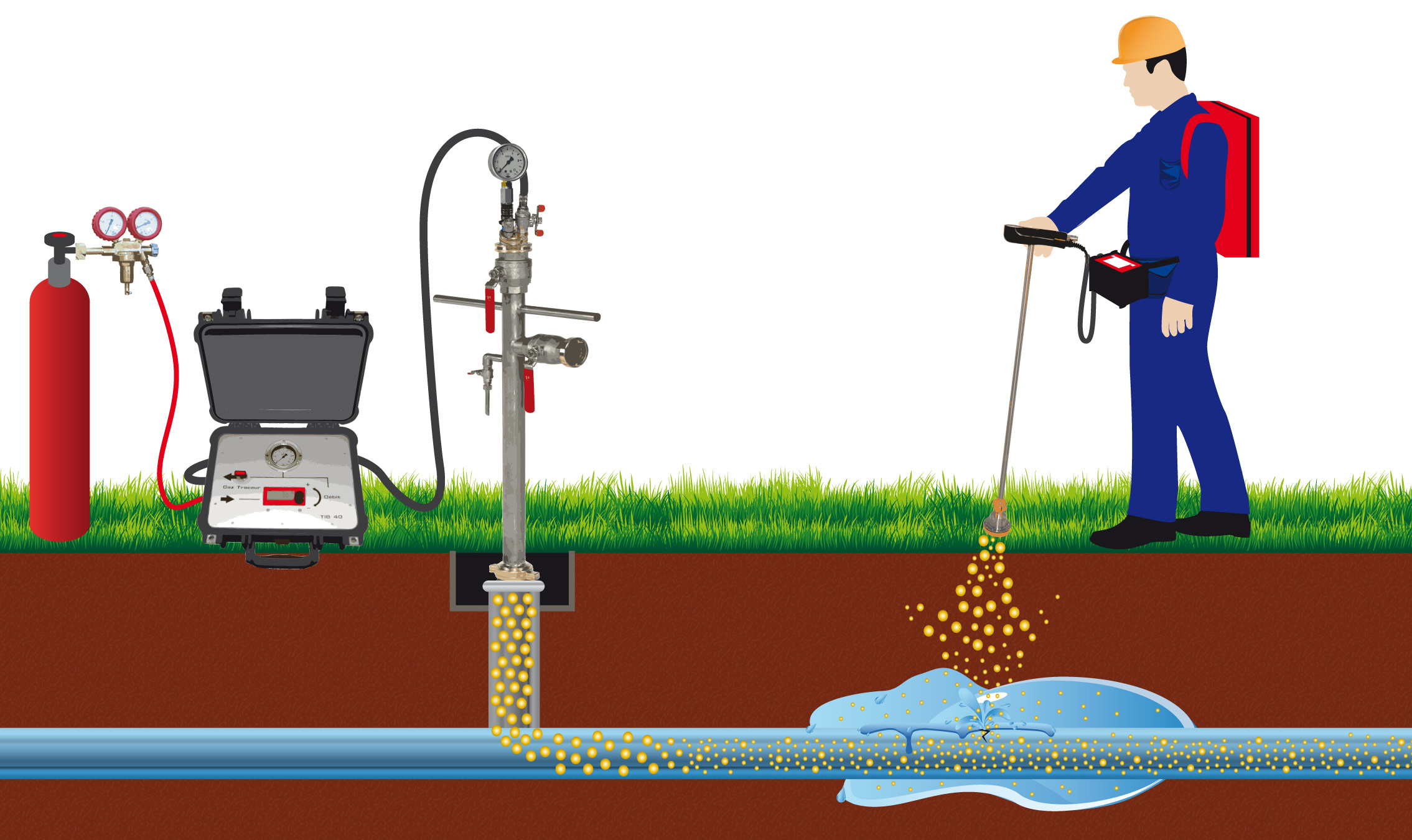

Un gas tracciante con azoto e idrogeno  viene aggiunto al flusso dell'acqua nella sezione di rete da sottoporre a prova. La percentuale dell'additivo è a sua volta orientata alla temperatura prevalente dell'acqua e alla pressione dell'acqua e si trova tra due e più del dieci per cento della portata dell'acqua. Questa quantità può essere facilmente assorbita nell'acqua e non causa problemi durante l'esecuzione in termini di distribuzione. Anche se la perdita si trova nella posizione più sfavorevole  la miscela di acqua-gas esce lì. Con l’uso del TIB 40, il gas tracciante e l’acqua non formano blocchi di bolle ed escono separati, come con il carbonio con l'acqua in bottiglia. Per tracciare in modo ottimale il gas e quindi la perdita, il suolo viene aspirato con una sonda di vuoto forte e mobile. Un rilevatore di idrogeno altamente sensibile rileva le proporzioni del gas e mostra la posizione esatta della perdita.

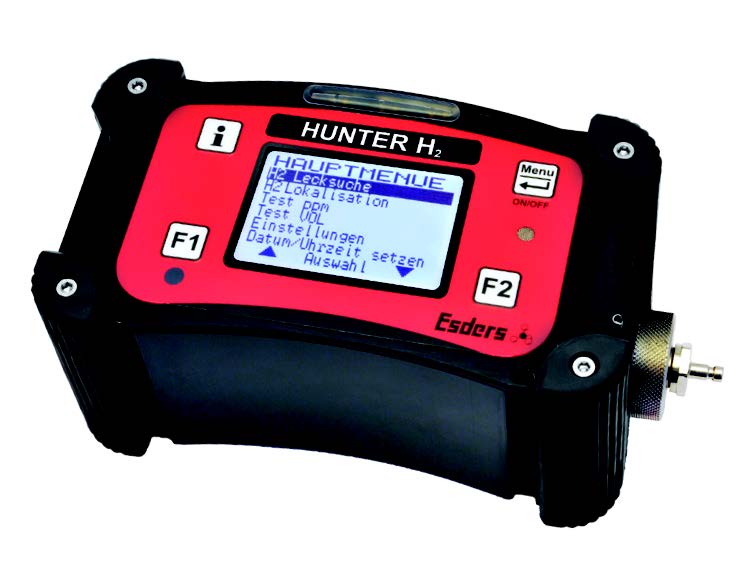

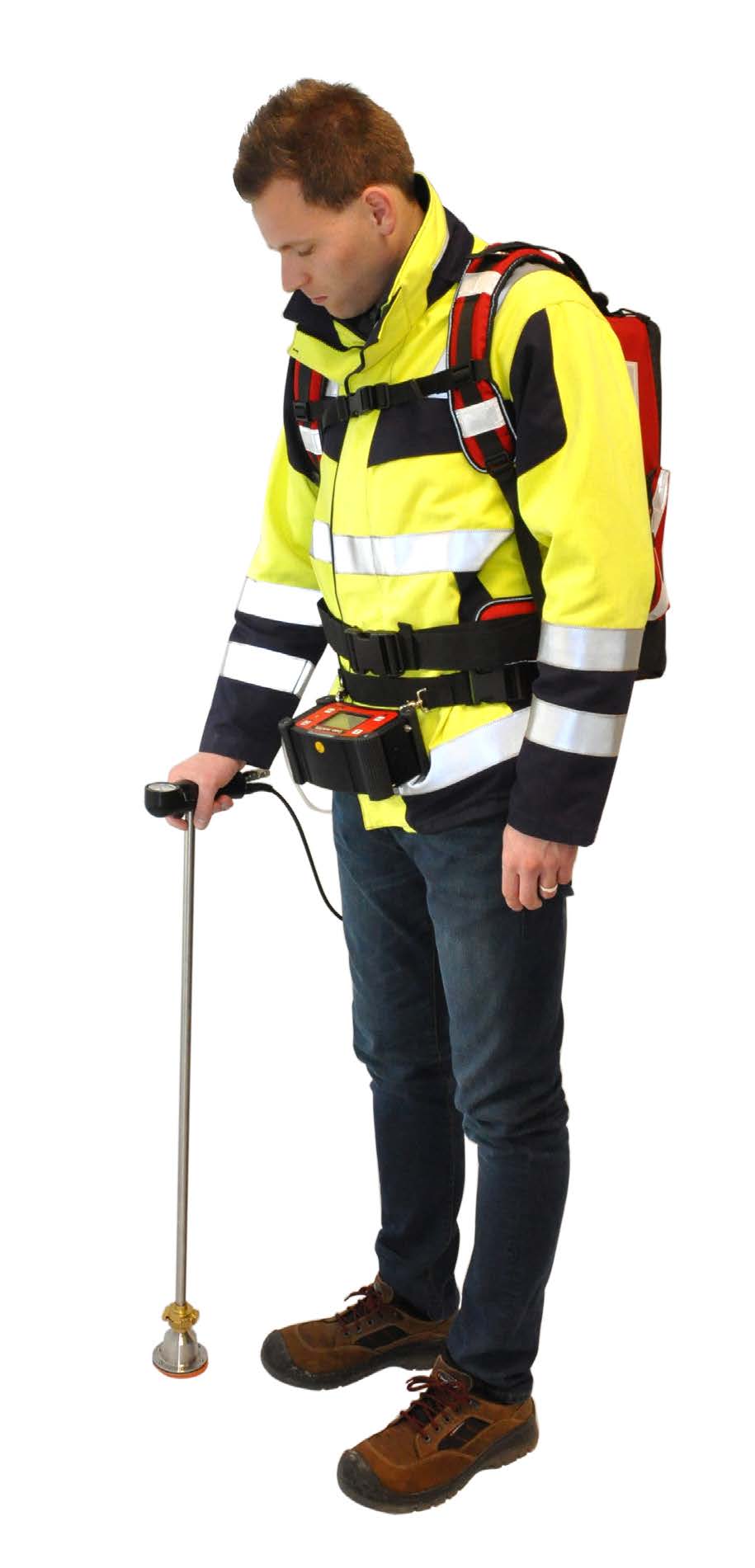

La procedura TracerJect funziona solo con il TIB40 e con il rilevatore di gas tracciante Hunter H2. In alcuni casi particolari di terreni sovrastanti la condotta, in cui soprattutto la sola tecnica del gas tracciante riscontra problematiche, si consiglia l’uso della sonda a vuoto VSS15 che serve per aumentare la velocità di rilevamento .

Componenti per la procedura TracerJect

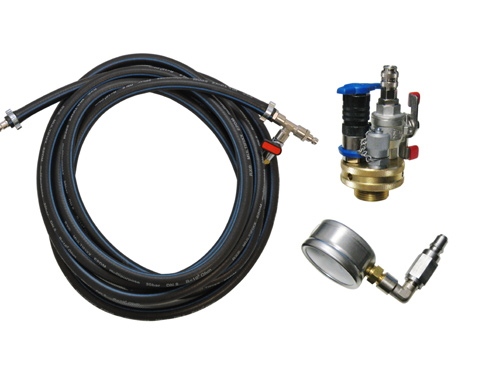

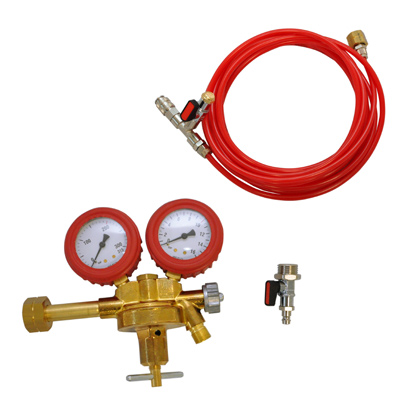

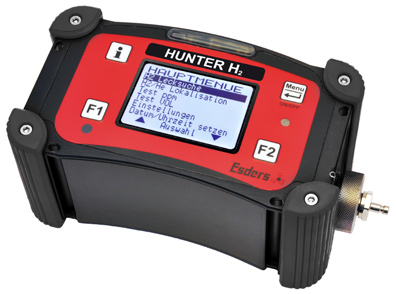

Riduttore e tubo	TIB40	Tubo e attacchi vari	Hunter H2	VSS15

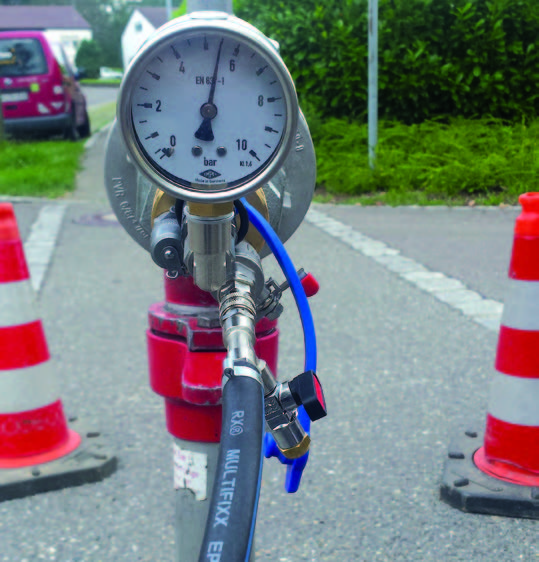

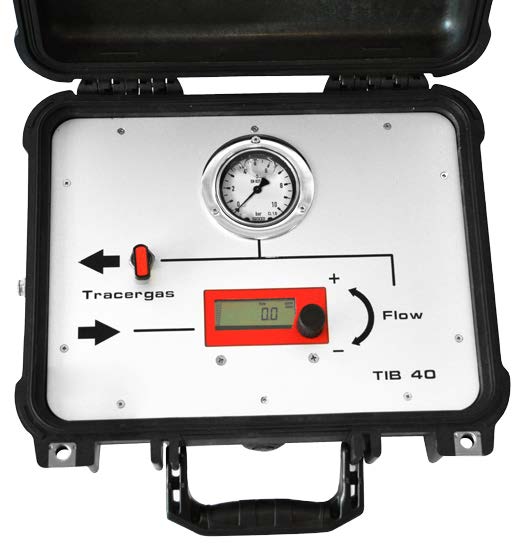

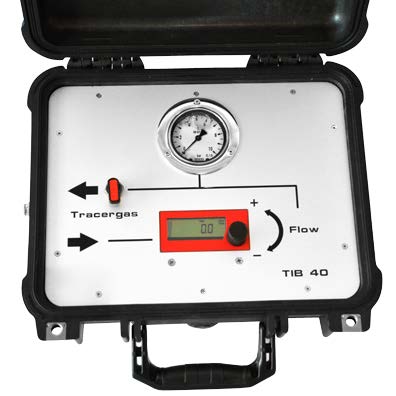

La componente centrale è il TIB 40, Tracer Gas Injection Box. Questo è usato per erogare il gas di tracciante. Visualizza il flusso di portata che può essere impostata sul valore desiderato con il regolatore di portata. I set di collegamento  assicurano un fluido avanzamento del gas tracciante dal serbatoio alla conduttura o al tubo di supporto.

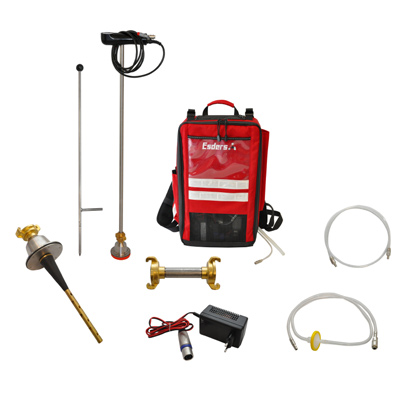

Completa la TIB 40 con il rilevamento del gas, dispositivo HUNTER H2 e la sonda di vuoto VSS 15.
